Тренажер спасательной шлюпки, спускаемой на талях "LBS-A.1 (полномасштабный, на динамической платформе)"

Тренажер спасательной шлюпки, спускаемой на талях, "LBS-A.1" предназначен для подготовки специалистов по спасательным шлюпкам в соответствии с требованиями и рекомендациями:

• правила VI/2 Конвенции ПДНВ, раздела A-VI/2 «Обязательные минимальные требования для дипломирования специалистов по спасательным шлюпкам и плотам, дежурным шлюпкам и скоростным дежурным шлюпкам», таблицы A-VI/2-1 Кодекса ПДНВ;

• типового учебного курса ИМО 1.23 «Proficiency in survival crafts and rescue boats».

Тренажер может быть использован для подготовки членов экипажей морских судов в соответствии с требованиями раздела A-VI/1, таблицы A-VI/1-1 «Спецификация минимального стандарта компетентности в области способов личного выживания».

Тренажер позволяет отработать навыки:

• посадки в шлюпку,
• спуска и подъема шлюпки,
• отхода шлюпки от судна,
• управления и маневрирование шлюпкой в различных погодных условиях, в том числе в штормовую погоду, а также ночью,
• ведения шлюпки по компасу.

Тренажер решает задачу приобретения компетенций, которые ранее были недоступны в УТЦ из-за недостатков материально-технической базы:

• невозможность запуска двигателя внутреннего сгорания в помещениях (или закрытых бассейнах),
• отсутствие акватории надлежащего размера и конфигурации,
• сложность имитации штормовых и ночных условий,
• неблагоприятные климатические условия.

Использование тренажера обеспечивает соответствие тренажерного центра новой редакции типового учебного курса ИМО 1.23 PROFICIENCY IN SURVIVAL CRAFT AND RESCUE BOATS OTHER THAN FAST RESCUE BOATS (Edition 2024).

В новой редакции особое внимание уделяется проведению практических занятий, для организации которых требуется выход к судоходной реке, озеру или морю, желательно в гавани или в устьевых водах. Допускается проведение практических занятий на судне, с использованием судового оборудования.

При этом, элементы обучения, связанные со спуском на воду, подъемом, эксплуатацией и маневрированием спасательных шлюпок, в том числе, в ненастную погоду, в ночное время и в покрытых льдом водах, могут проводиться с использованием тренажеров.

Элементы обучения, связанные с ознакомлением с оборудованием спасательных шлюпок, и управлением спасательными шлюпками должны проводиться с использованием реальных спасательных шлюпок, соответствующих Кодексу LSA.

Подробнее...

• трап и площадка для посадки и высадки слушателей из шлюпки,
• макет шлюпки,
• лопари со звеньями подвеса,
• динамическая платформа с 6 степенями свободы,
• локальный пульт управления спускоподъемным устройством,
• компьютерное оборудование,
• оборудование системы видеонаблюдения,
• программное обеспечение.

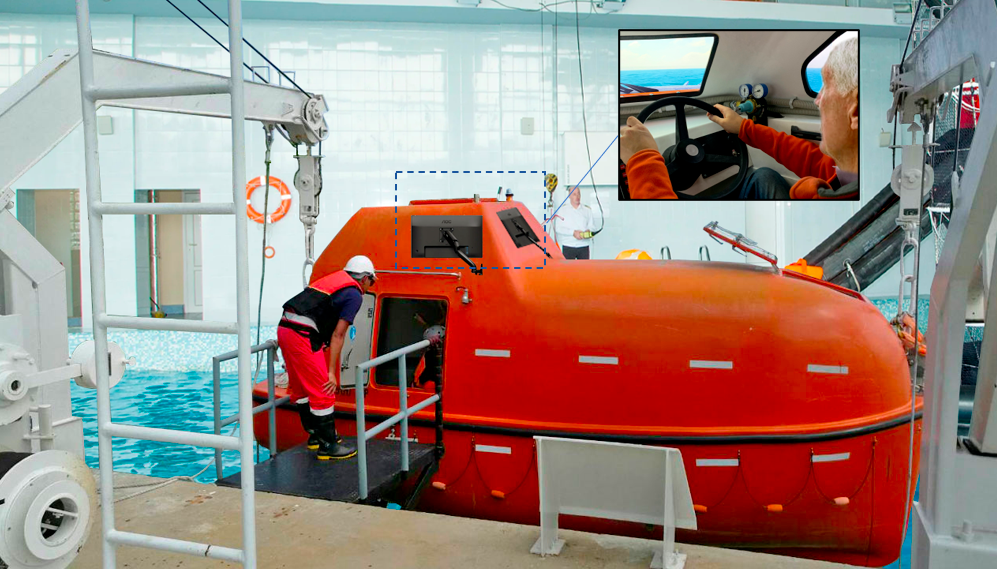

Макет шлюпки

Основные части макета шлюпки:

• двери и задрайки, иллюминаторы,
• место рулевого, оборудованное ремнями безопасности,
• пульт дистанционного управления спускоподъемным устройством (СПУ),
• рычаг дистанционной отдачи разобщающего устройства,
• гаки разобщающего устройства,
• пульт управления шлюпкой: панель управления двигателем, рулевое колесо, ручка управления двигателем,
• репитер компаса,
• места для размещения команды шлюпки, оборудованные ремнями безопасности,
• переключатель зарядки аккумуляторов,
• светильник.

Вместимость макета шлюпки – не более 5 слушателей.

Для взаимодействия инструктора с командиром шлюпки используются УКВ носимые радиостанции.

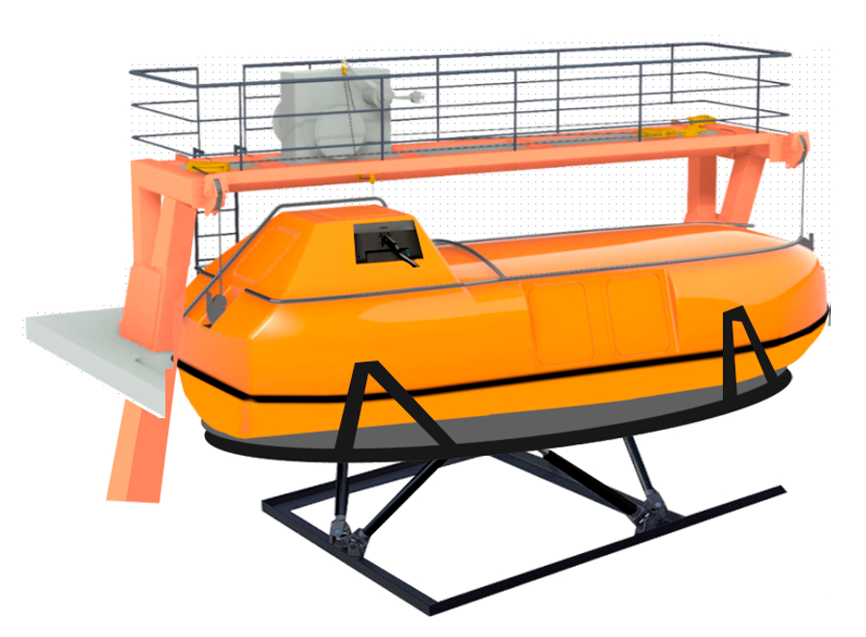

Динамическая платформа

Динамическая платформа предназначена для установки на ней макета шлюпки и обеспечивает физическое движение шлюпки по траекториям и со скоростью, задаваемым в программном обеспечении, включая спуск и подъем спасательной шлюпки, а также поведение шлюпки на водной поверхности в условиях волнения.

Динамическая платформа обеспечивает движение шлюпки в трехмерном пространстве: вперед/назад, вверх/вниз, влево/вправо, а также совершать повороты вокруг взаимно перпендикулярных осей, т.е. обеспечивается крен, дифферент и рыскание шлюпки.

Перед спуском динамическая платформа выполняет движения, имитирующие движение судна на волнах.

Программное обеспечение тренажера

Программное обеспечение тренажера состоит из:

• рабочего места инструктора (РМИ),
• рабочего места слушателя (РМС),
• модуля управления динамической платформой,
• модуля обработки команд от органов управления шлюпкой.

Функции рабочего места инструктора:

• управление динамической платформой,
• выбор района плавания;
• установка: высоты волны, ограничения видимости, времени суток, скорости и направления сноса шлюпки;
• видео- и аудио наблюдение за происходящим внутри кабины и за ее пределами;
• запись выполнения упражнений для последующего разбора;
• аварийный останов выполнения упражнения, возвращение тренажера к начальному состоянию.

Функции рабочего места слушателя:

Управление шлюпкой, включая:

• управление двигателем;
• спуск и подъем;
• отход от аварийного судна и управление шлюпкой в условиях волнения и различных погодных условиях;
• использование рулевого устройства;
• намеренную посадку шлюпки на мель для высадки членов команды;
• использование показаний репитера магнитного компаса для ведения шлюпки,
• отображение системы визуализации надводной обстановки на экранах мониторов, закрепленных к иллюминаторам,
• физическая имитация поведения шлюпки при спуске, подъеме и в условиях волнения.

Районы плавания

В тренажере реализованы:

• Участок открытого моря с размещенным в нем аварийным судном и судном спасателем.
• Участок моря с участком береговой линии для отработки навыков намеренной посадки шлюпки на мель для высадки членов команды.

Модуль обработки команд от органов управления шлюпкой.

Модуль обеспечивает обработку команд, подаваемых от или в устройства:

• кнопки пульта управления двигателем,
• рычаг передачи двигателя,
• основное рулевое устройство,
• разобщающее устройство,
• локальный и дистанционный пульт управления СПУ,
• репитер компаса.

Комплектация тренажера

Тренажер LBS может быть представлен в нескольких комплектациях:

• LBS-A1 - полномасштабный, на динамической платформе – класса А,
• LBS-A2 -полномасштабный, без динамической платформы – класса А,
• LBS-B -с упрощенной кабиной и реальными органами управления – класса B,
• LBS-C -компьютерный, с псевдореальными органами управления – класса С.


• Правило VI/2 Конвенции ПДНВ, раздел A-VI/2  Кодекса ПДНВ, таблица A-VI/2-1 «Спецификация минимального стандарта компетентности для специалистов по спасательным шлюпкам, спасательным плотам и дежурным шлюпкам, не являющимся скоростными дежурными шлюпками»;
• Типовой учебный курс ИМО 1.23 «Proficiency in Survival Craft and Rescue Boats (other than Fast Rescue Boats)» (2024 Edition)
• Правило VI/1 Конвенции ПДНВ, раздел A-VI/1 Кодекса ПДНВ, таблица A-VI/1-1 ‘Спецификация минимального стандарта компетентности в области способов личного выживания’.
• Стандарт OPITO "Offshore Lifeboat Coxswain Training".
