Тренажер газоанализатора («грузового танка») GDS предназначен для решения практических задач по использованию портативного газоанализатора для проверки атмосферы в закрытых помещениях в соответствии с требованиями Глав V и VI Кодекса ПДНВ.
Тренажер GDS позволяет:
- изучить конструкцию, органы индикации и управления газоанализатором,
- отработать навыки проверки газоанализатора на работоспособность,
- отработать навыки определения типа и процентного содержания газов в закрытом помещении.
Схема работы
Отработка навыков производится в одном 3D виртуальном пространстве, основу которого составляет детализированная модель нефтяного танкера, смешанного «река-море» плавания, включающая корпус и судовые помещения.
Инструктор устанавливает в закрытых судовых помещениях тип и концентрацию газов и паров на разных уровнях.
Слушатели выбирают газоанализатор, включают и проверяют устройство на работоспособность на калибровочной станции, делают необходимые замеры в закрытых судовых помещениях с целью определения типа и процентного содержания газов и паров. Результаты замеров передаются инструктору. Инструктор сравнивает результаты измерений с установленными значениями, на основании чего определяется успешность выполнения задания.

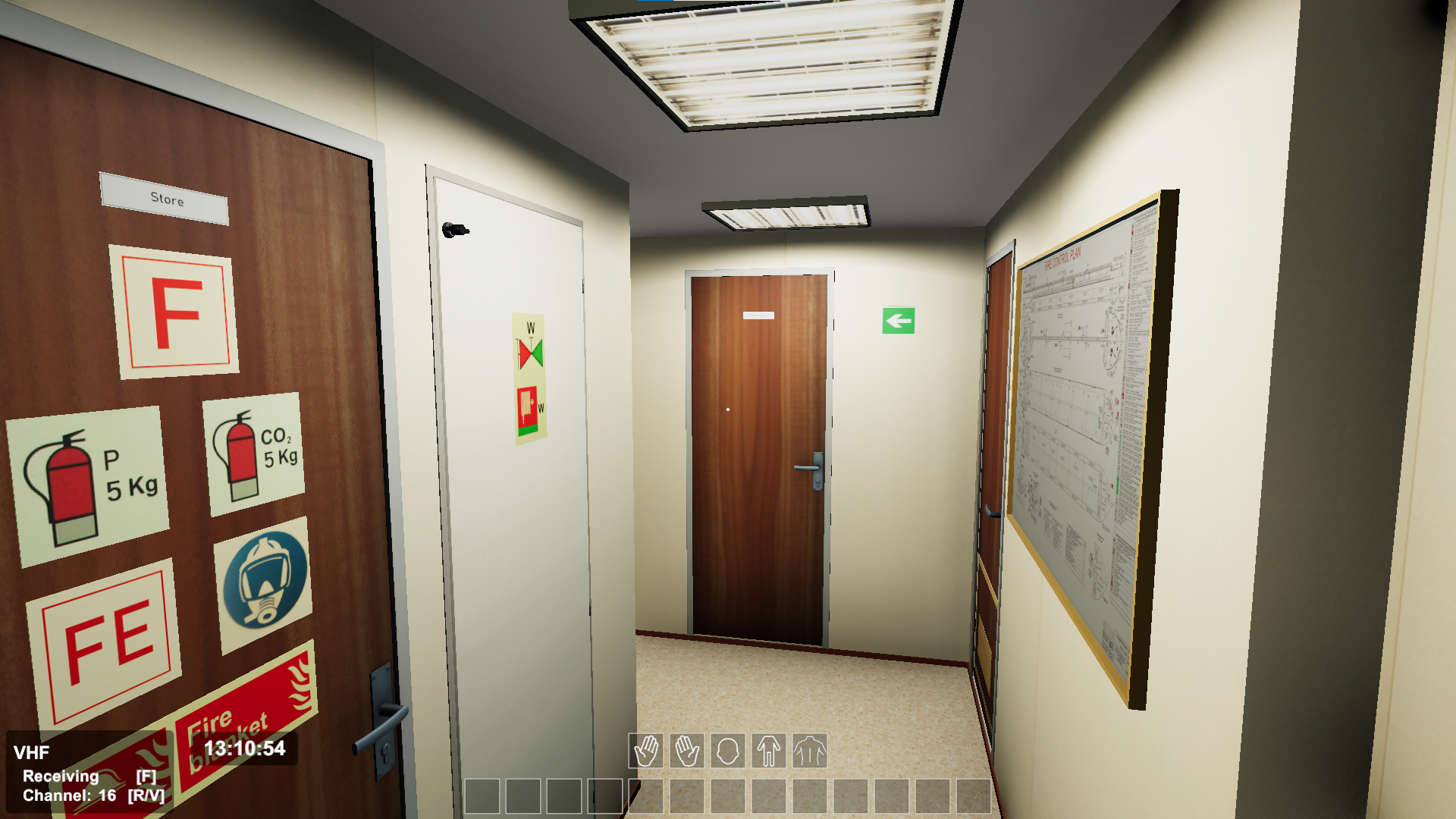

Во время тренировки слушатели имеют возможность перемещаться по виртуальному судну, использовать судовые устройства и оборудование, вести переговоры по судовым средствам связи.
Инструктор контролирует и наблюдает за выполнением тренировки, в ходе упражнения ведется запись действий слушателей. Инструктор имеет возможность внести неисправность в работу газоанализатора.
Оборудование для проведения измерений

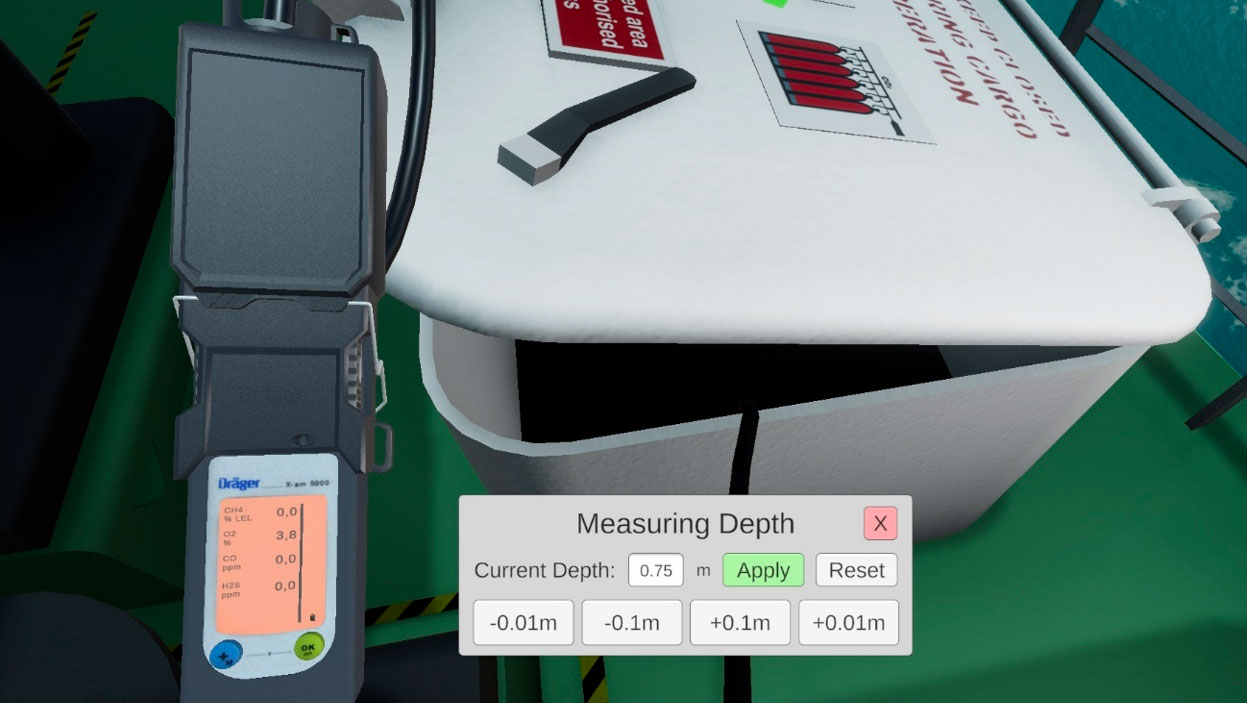

В тренажёре моделируется широко применимый на флоте портативный газоанализатор Dräger X-am 5000 в соответствии с руководством по эксплуатации. С помощью имитатора газоанализатора в атмосфере определяется концентрация кислорода, легковоспламеняющихся газов или паров (% LFL), H2S, CH4 и CO для проведения проверок, необходимых для входа в закрытое помещение.

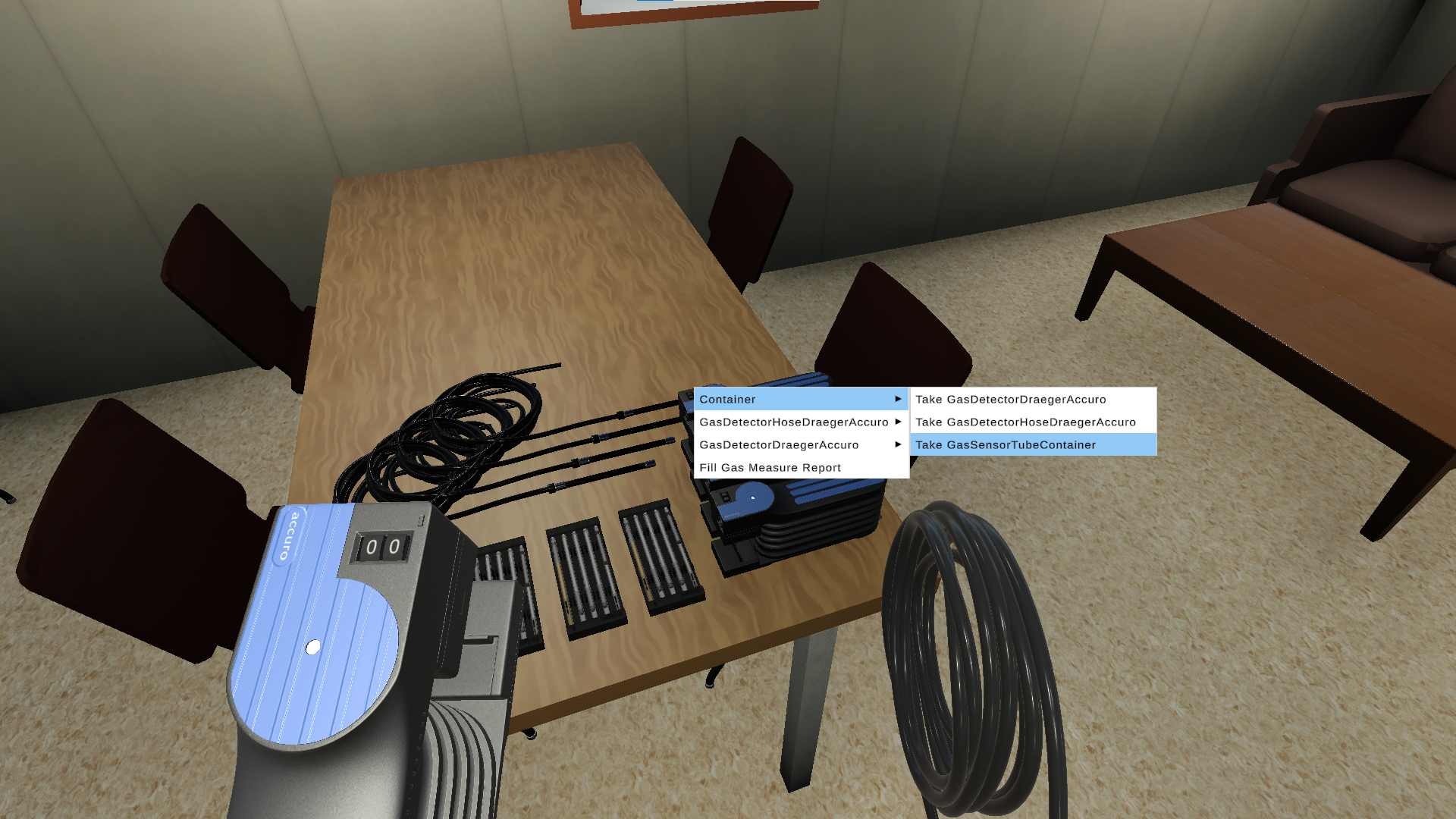

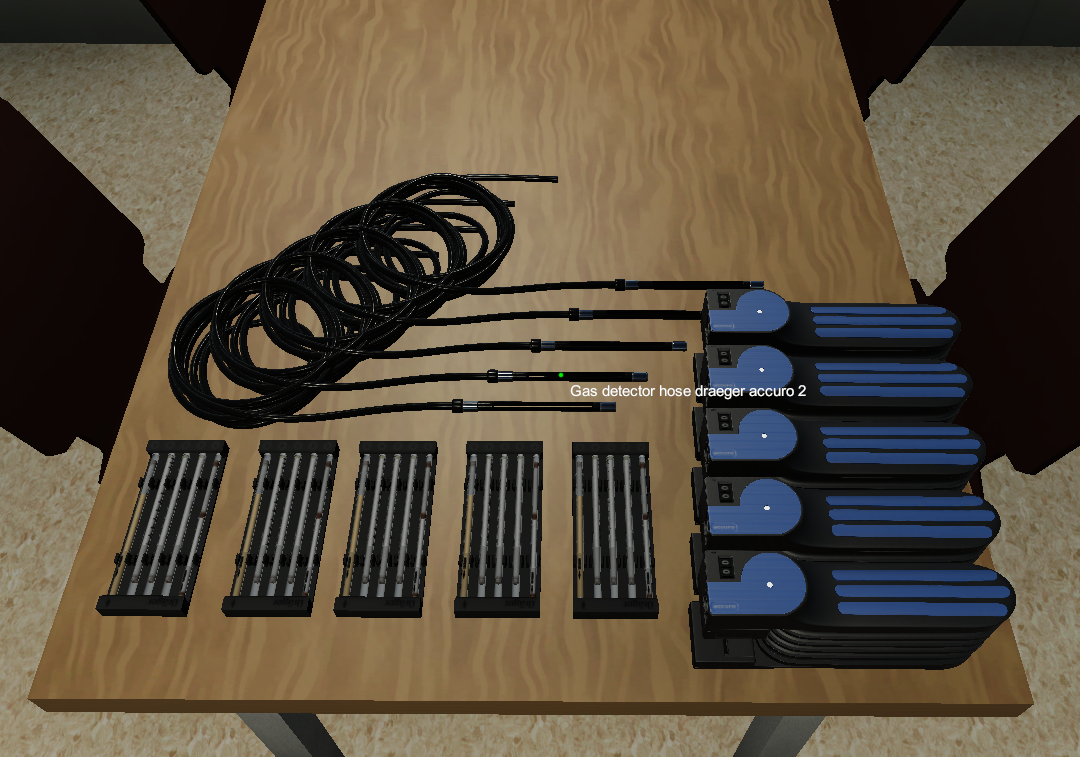

В тренажере версии 1.2 моделируется портативный насос - газоанализатор аспираторного типа Dräger Accuro. С помощью этого прибора имеется возможность определить в атмосфере концентрации следующих газов: H2S, С02, меркаптан, бензол.
Моделируемые судовые помещения
В тренажере допускается устанавливать концентрацию газов и паров, а также делать измерения в закрытых судовых помещениях:
- помещение CO2 (системы углекислотного пожаротушения),
- помещение с опасными веществами (малярная),
- помещение грузового танка,

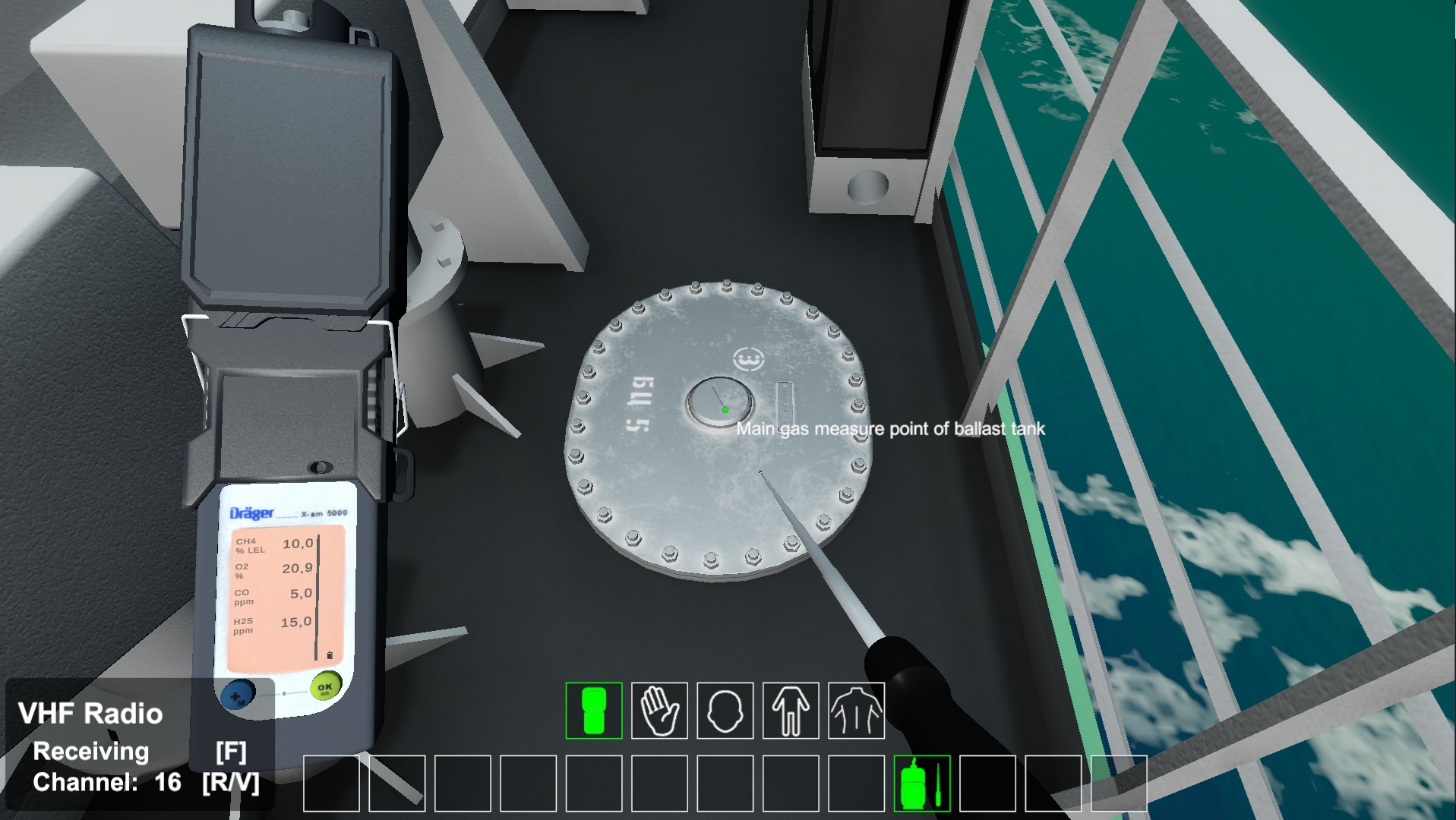

- помещение балластного танка.
Состав тренажера
Тренажер состоит из рабочего места инструктора и рабочих мест слушателей.
РМИ предназначено для постановки и контроля выполнения учебных задач. Инструктор имеет возможность:
- назначить закрытое помещение слушателю,
- ввести тип и концентрацию газов и паров в закрытых помещениях,
- сравнить результаты измерений, произведенных слушателем, с заданными,
- внести неисправность в работу газоанализатора,
- провести разбор выполнения упражнений с помощью электронного журнала записи действий слушателей.
Тренажер может быть использован:
- на курсах подготовки персонала нефтяных танкеров, танкеров-химовозов и газовозов в качестве тренажера "Грузовой танк" в соответствии с требованиями Главы V Кодекса ПДНВ, и рекомендациями Примерных программ, согласованных с Росморречфлотом.
- на курсах расширенной подготовки по современным методам борьбы с пожаром в соответствии с требованиями Главы VI Кодекса ПДНВ.
- на курсах подготовки по входу в закрытые помещения.
Тренажер может поставляться как самостоятельный программный продукт, так и в составе тренажера борьбе с пожаром по расширенной программе AFS.
Примеры работы на тренажере
Выполнение замеров в грузовом танке:

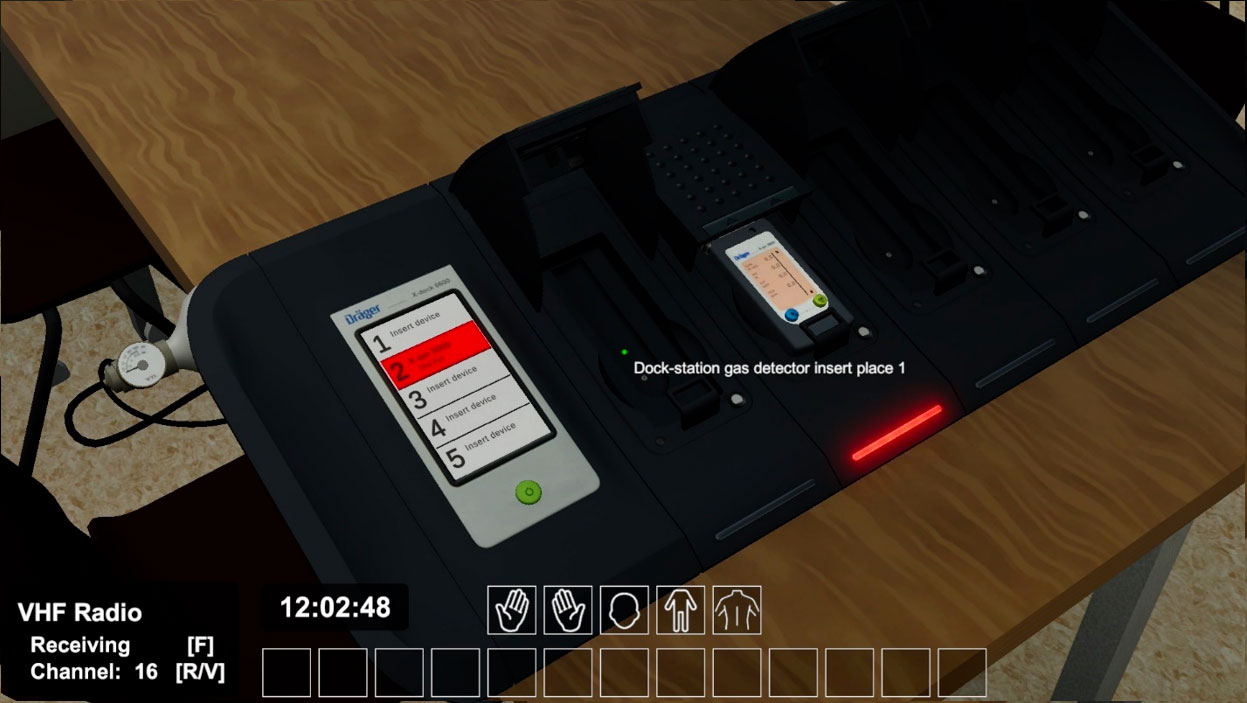

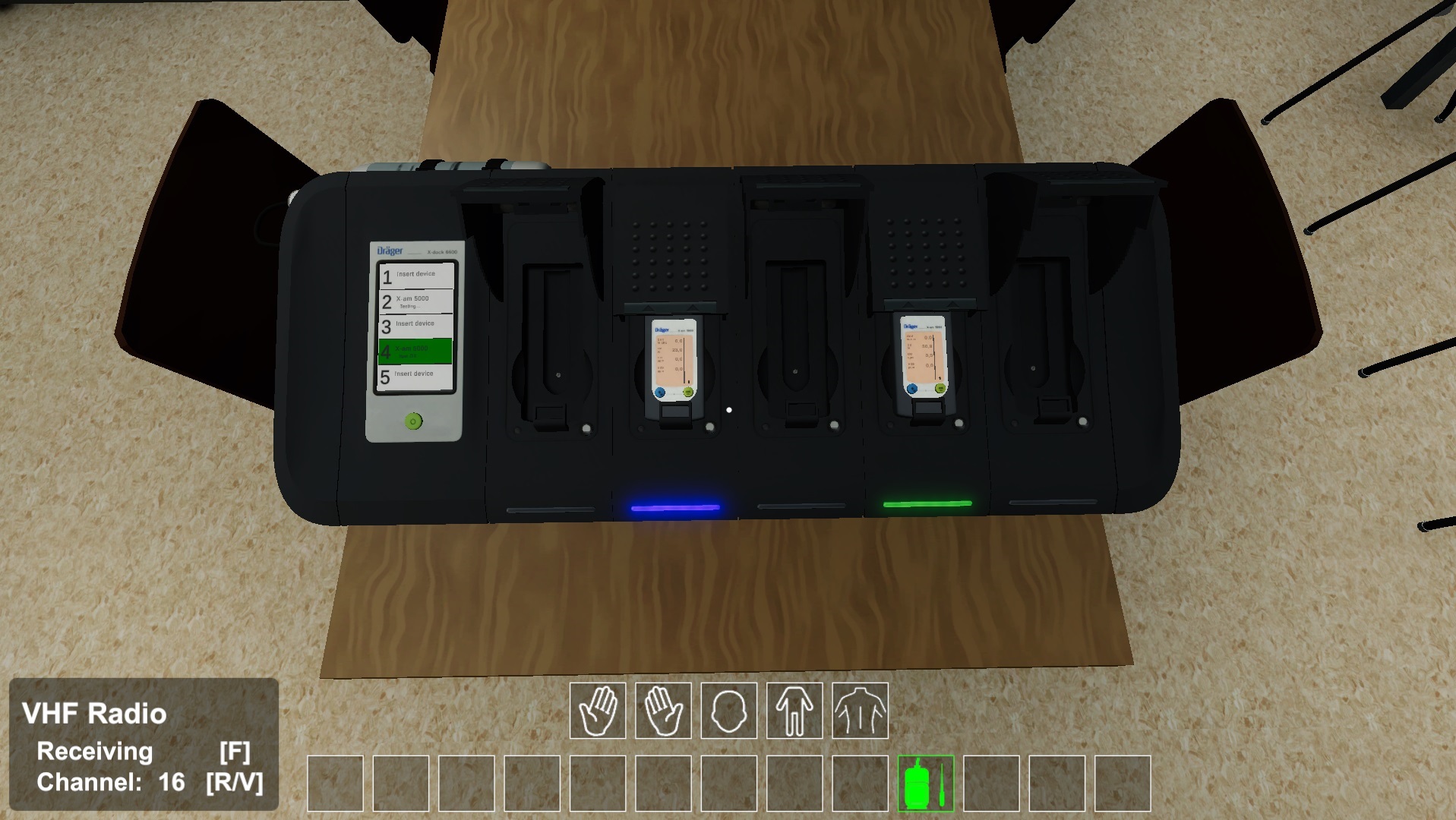

1. Автоматическая проверка работоспособности и калибровка газоанализатора на калибровочной станции.
2. Подключение газового насоса к газоанализатору.

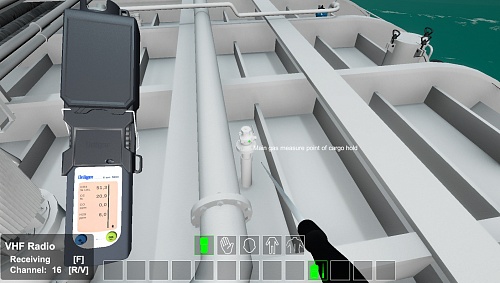

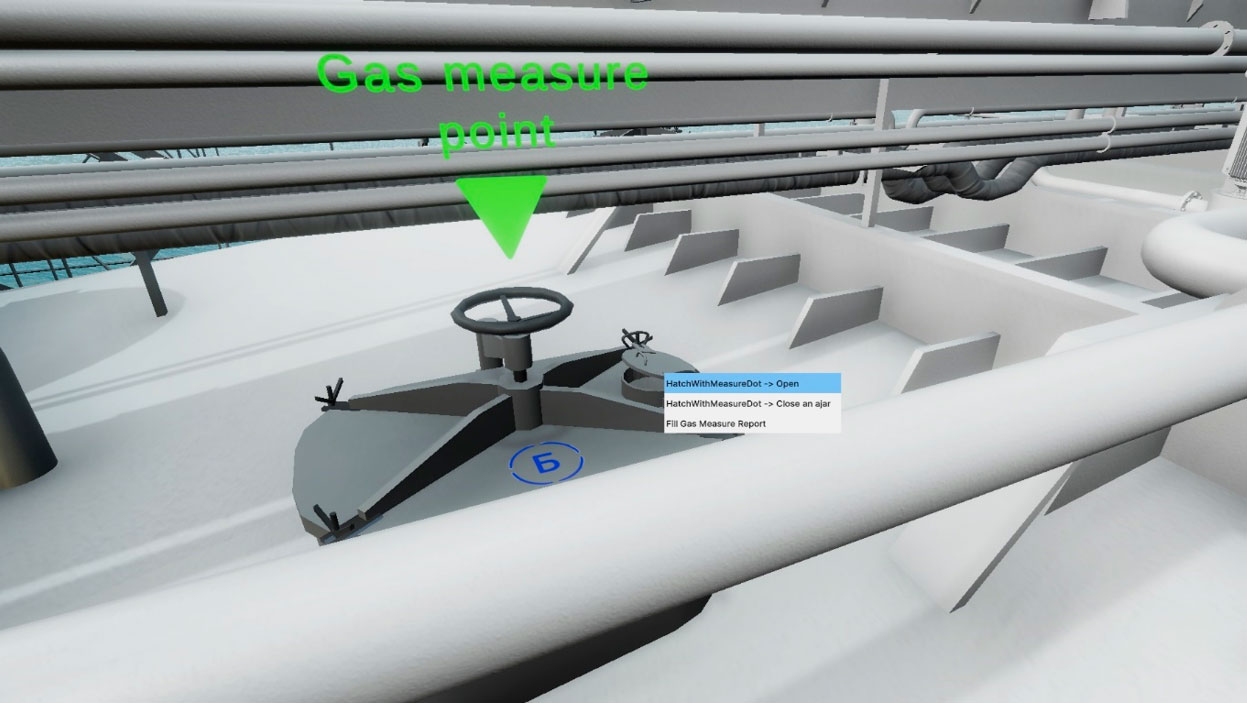

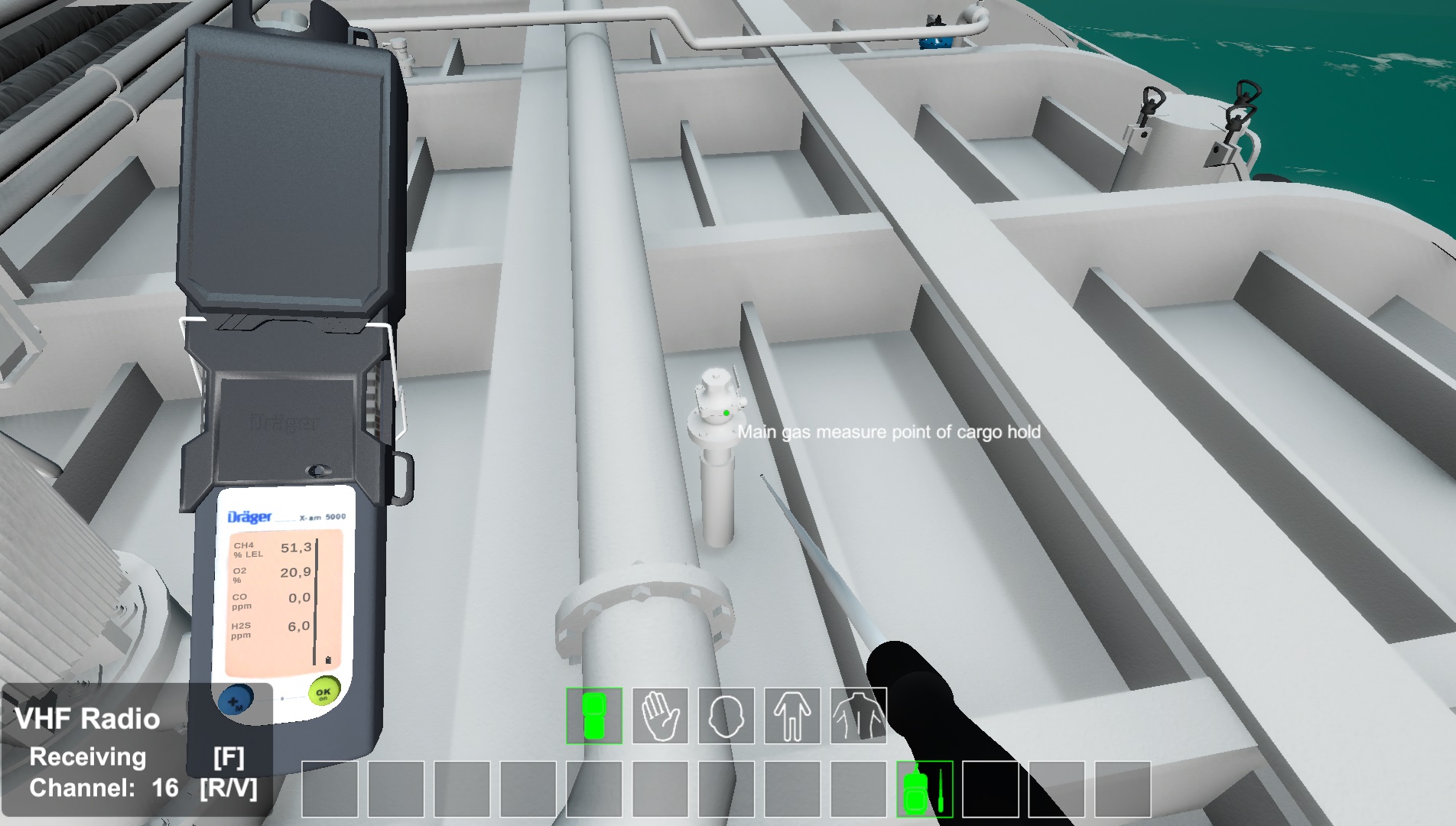

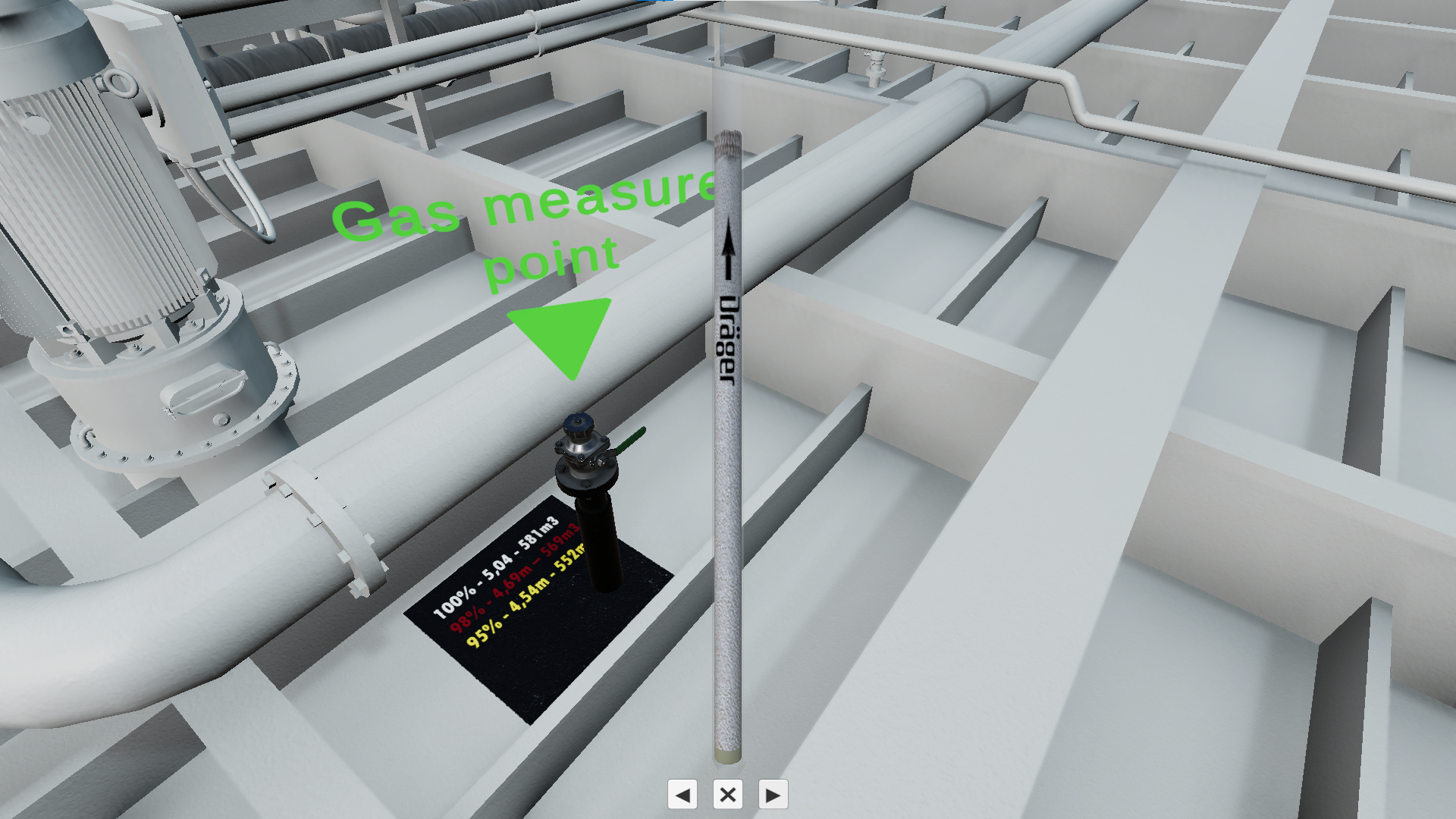

3. Измерение газов через парогазовый затвор грузового танка.

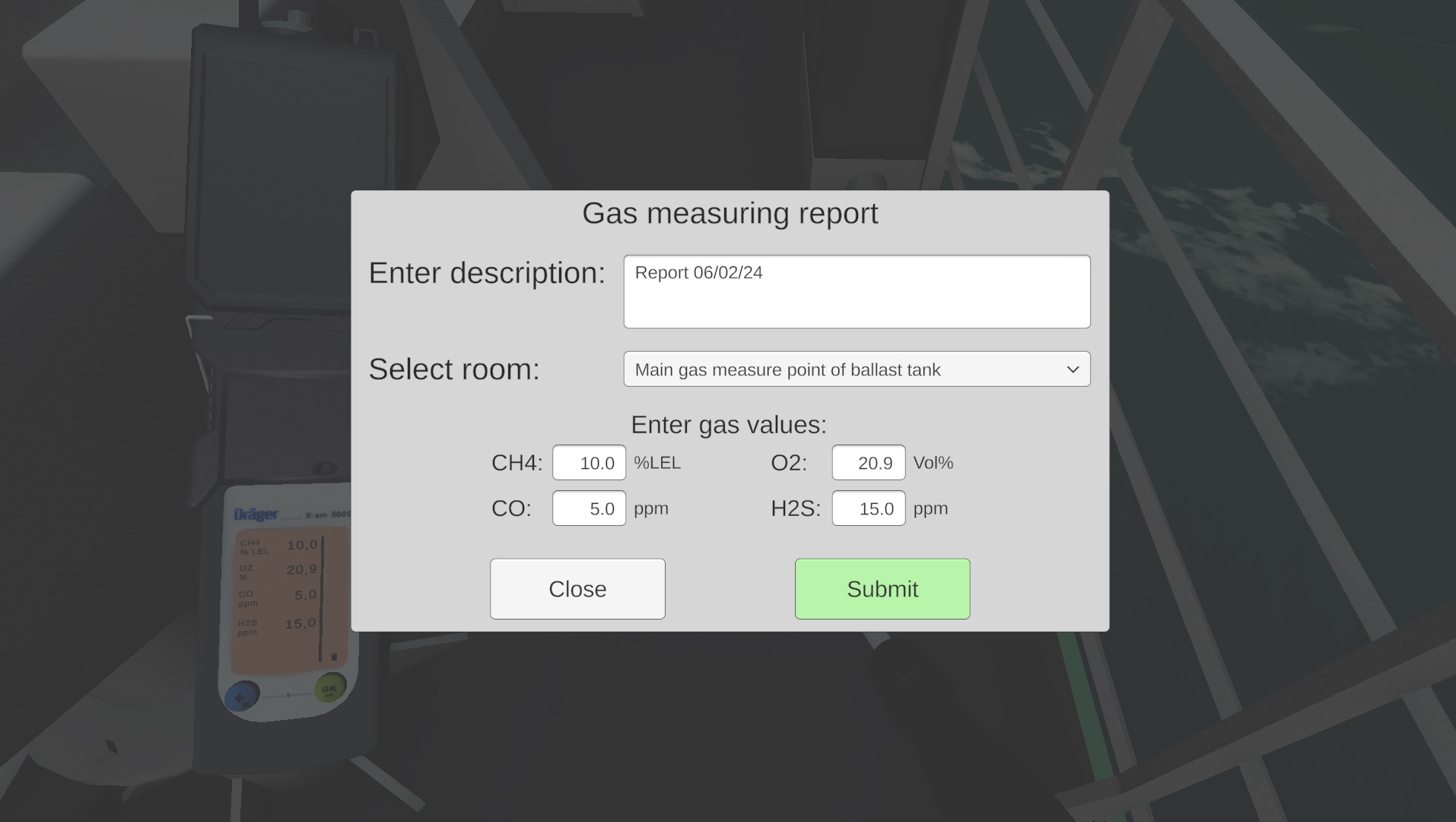

4. Отправка результатов измерений на рабочее место инструктора.

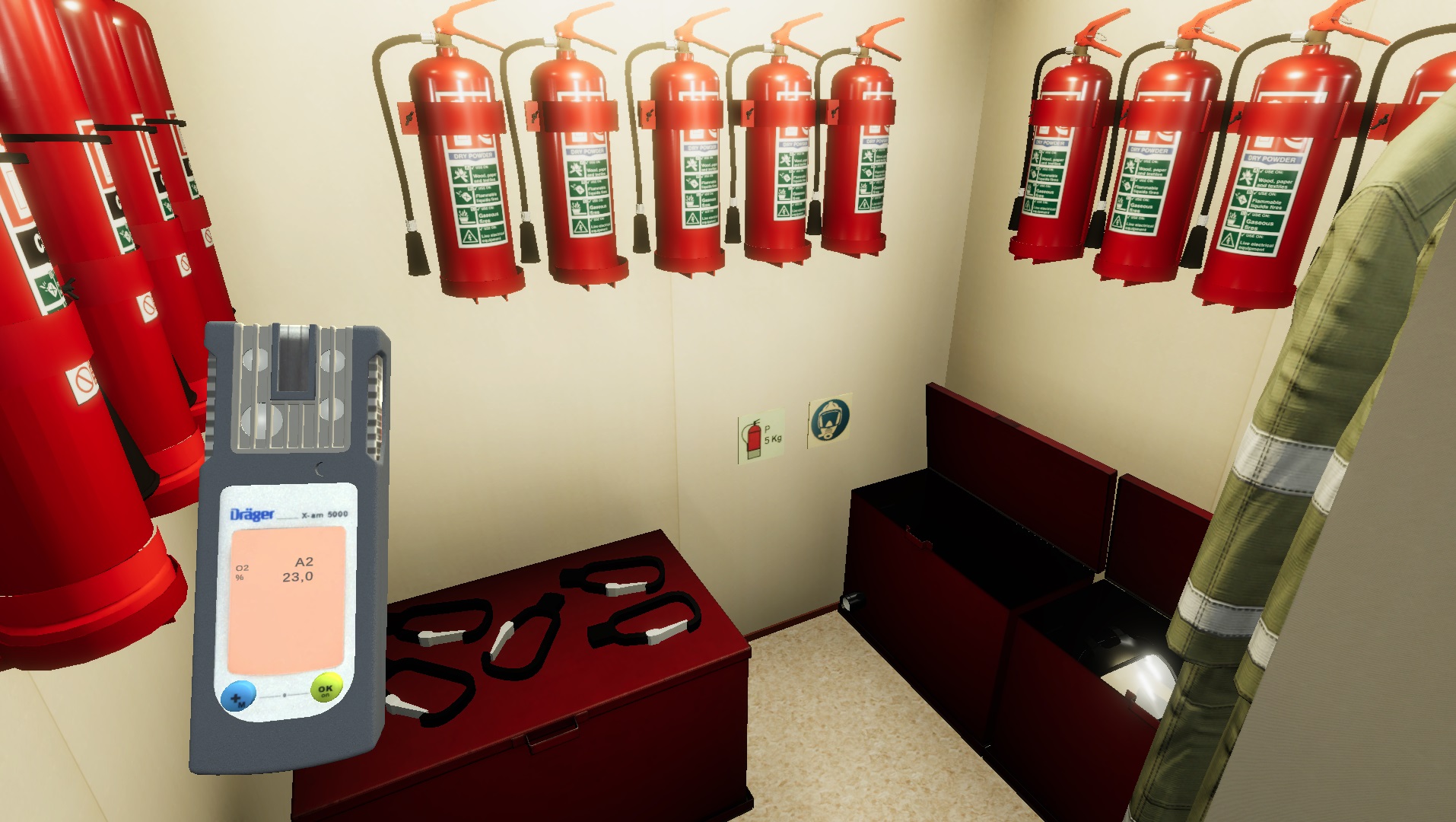

Выполнение замеров в помещении с опасными веществами (малярной кладовой):
1. Подключение газового насоса к газоанализатору.

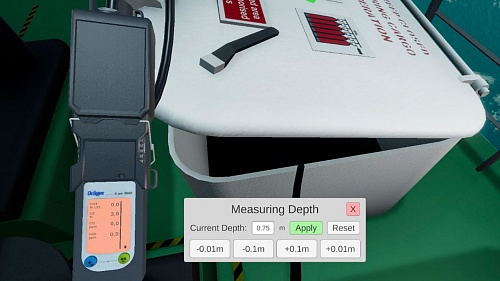

2. Измерение газов через входной люк.
3. Отправка результатов измерений на рабочее место инструктора.

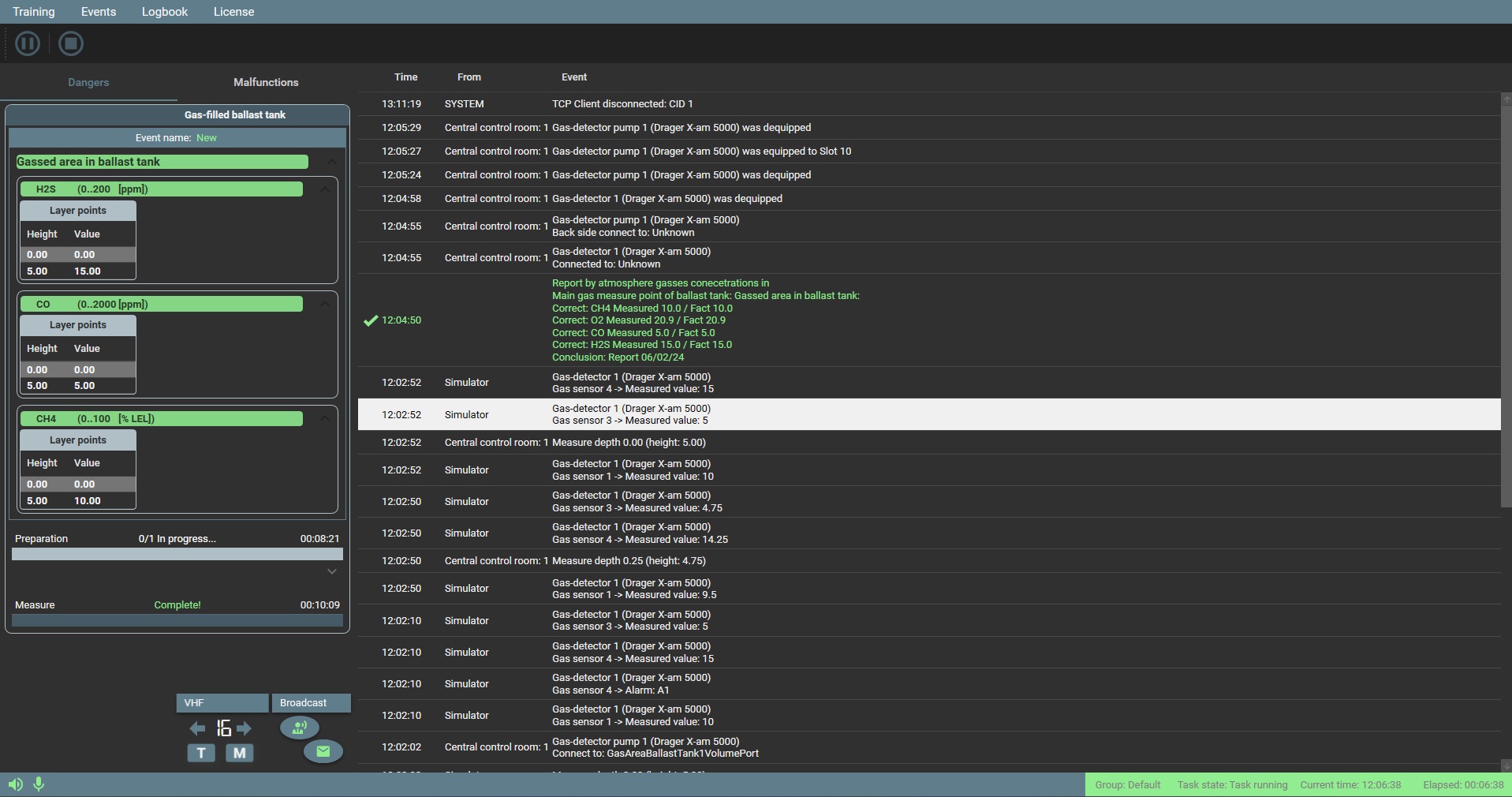

4. Просмотр отчета о выполнении упражнения на рабочем месте инструктора.

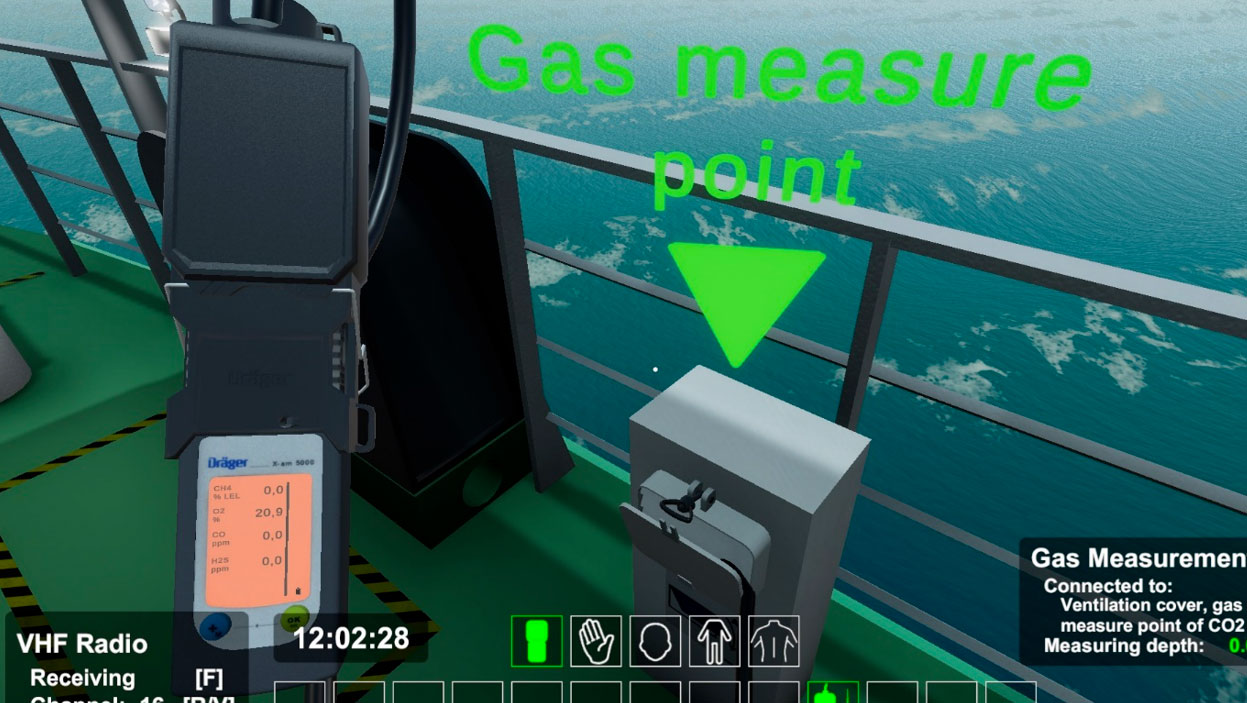

Выполнение замеров в помещении CO2 (системы углекислотного тушения):
1. Отключение вентиляции в помещении.
2. Подключение газового насоса к газоанализатору.

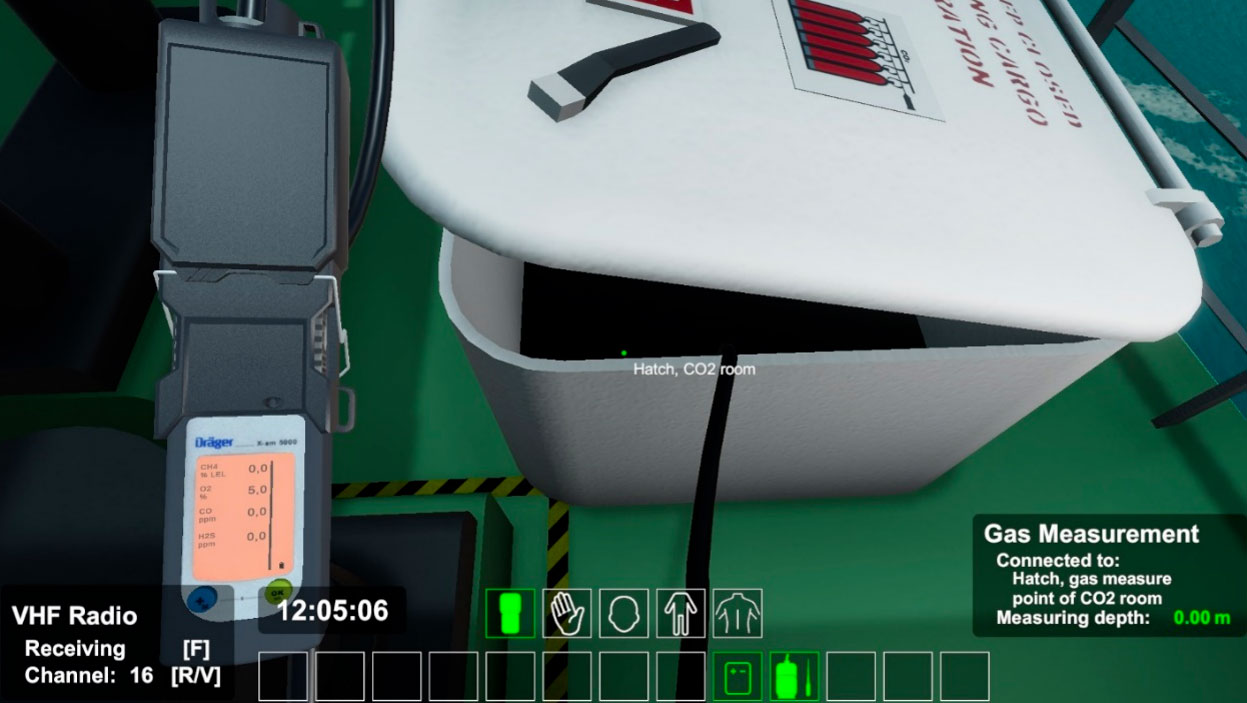

3. Измерение газов через входной люк.
4. Отправка результатов измерений на рабочее место инструктора.
5. Просмотр отчета о выполнении упражнения на рабочем месте инструктора.

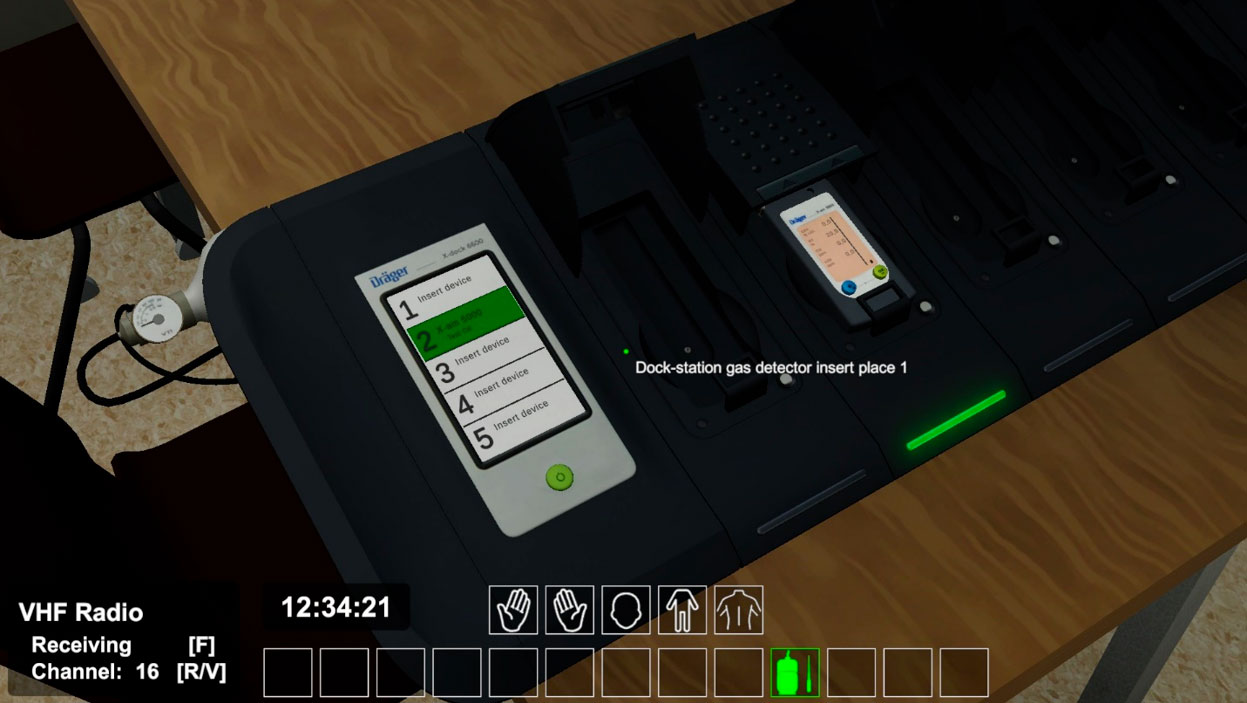

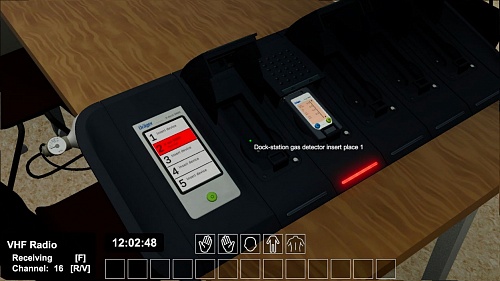

Автоматическая проверка/калибровка газоанализатора на калибровочной станции. На видео представлена работа с исправным и неисправными устройствами.
