СТОРМ предлагает к установке полномасштабный тренажер машинного отделения, созданный с использованием сенсорного оборудования
02.04.2019
Тренажер предназначен для отработки практических навыков судомехаников по несению вахты в машинном отделении и безопасной эксплуатации систем и механизмов в соответствии с требованиями Главы III Конвенции ПДНВ.
Тренажер может быть использован при:
- обучении курсантов судомеханических специальностей морских образовательных организаций
- проведении курсов подготовки для продления/получения рабочих дипломов и курсов тренажерной подготовки по программам «Управление ресурсами машинного отделения» («Engine Room Resource Management»)
- проведении курсов тренажерной подготовки персонала судов, подпадающих под действие Кодекса МГТ (IGF Code)
- проведении курсов тренажерной подготовки персонала судов по программе «Подготовка к работе с высоким напряжением» («High Voltage Training»).
Состав тренажера:
| Наименование части тренажера | Оборудование |
|
Центральный пост управления |
Имитатор пульта управления главными двигателями и вспомогательными системами. Аппаратная консоль, 6 LCD сенсорных мониторов 22’’, 1 системный блок. |
|
Центральный пост управления |
Имитатор главного распределительного щита. Аппаратная консоль, 5 LCD сенсорных мониторов 42’’, 1 LCD сенсорный монитор 22’’, 1 системный блок |
| Машинное отделение |
3D имитатор машинного отделения. Аппаратная консоль, 1 LCD сенсорный монитор 65’’, 1 LCD сенсорный монитор 22’’, 1 системный блок |
| Помещение аварийного дизельгенератора |
3D имитатор аварийного дизельгенератора. Аппаратная консоль, 1 LCD сенсорный монитор 55’’, 1 LCD сенсорный монитор 22’’, 1 системный блок |
| Рабочее место инструктора | Системный блок, средство связи INTERCOM, видеокамеры, панель аварийной сигнализации. |
В зависимости от загруженного на оборудовании программного обеспечения, в тренажере может имитироваться работа машинного отделения нескольких типов:
| Наименование программного обеспечения | Тип машинного отделения | |
| 1 | Low Speed Engine Room Simulator Winterthur Gas & Diesel W-X-35 CPP/FPP - TS | Машинное отделение с малооборотным двухтопливным двигателем, с электронным управлением (Common Rail тип), винтом регулируемого шага. |
| 2 | Low Speed Engine Room Simulator Winterthur Gas & Diesel W-X-62/72 FPP - TS | Машинное отделение с малооборотным двухтопливным двигателем, с электронным управлением (Common Rail тип), винтом фиксированного шага. |
| 3 | Low Speed Engine Room Simulator Winterthur Gas & Diesel W-X-92 FPP - TS | Машинное отделение с малооборотным двухтопливным двигателем, с электронным управлением (Common Rail тип), винтом фиксированного шага. |
| 4 | Dual Fuel Low Speed Engine Room Simulator Winterthur Gas & Diesel RT-flex 50DF CPP - TS | Машинное отделение с малооборотным двухтопливным двигателем, с электронным управлением (Common Rail тип), винтом регулируемого шага. |
| 5 | Low Speed Engine Room Simulator LER3D-TS | Машинное отделение с малооборотным двигателем типа «MAN DIESEL (B&W) LMC», винтом фиксируемого шага. |
| 6 | Medium Speed Engine Room Simulator PSV3D - TS (Platform Supply Vessel) | Машинное отделение судна обеспечения морских установок с 4 среднеоборотными двигателями (тип «BERGEN DIESEL», 1000 RPM), 2 винтами регулируемого шага, 2 редукторами. |
| 7 | Medium Speed Engine Room Simulator MED3D - TS | Машинное отделение со среднеоборотным двигателем (тип «MAK», 500 RPM), винтом регулируемого шага, 1 редуктором. |
| 8 | Medium Speed Engine Room Simulator MER3D - TS | Машинное отделение с 2 среднеоборотными двигателями (тип «BERGEN DIESEL», 500 RPM), винтом регулируемого шага, 1 редуктором. |
| 9 | Dual Fuel Medium Speed Engine Room Simulator LNG-DE3D - TS | Машинное отделение пассажирского судна типа «ро-ро» с высоковольтной дизельэлектрической двухтопливной установкой, 3 двухтопливными дизельгенераторами, 2 азимутальными подруливающими устройствами. |
| 10 | Medium Speed Engine Room Simulator HV-DE3D - TS | Машинное отделение судна обеспечения морских установок с высоковольтной дизельэлектрической установкой, 2 азимутальными подруливающими устройствами, носовым и выдвижным подруливающими устройствами, 4 дизельгенераторами. |

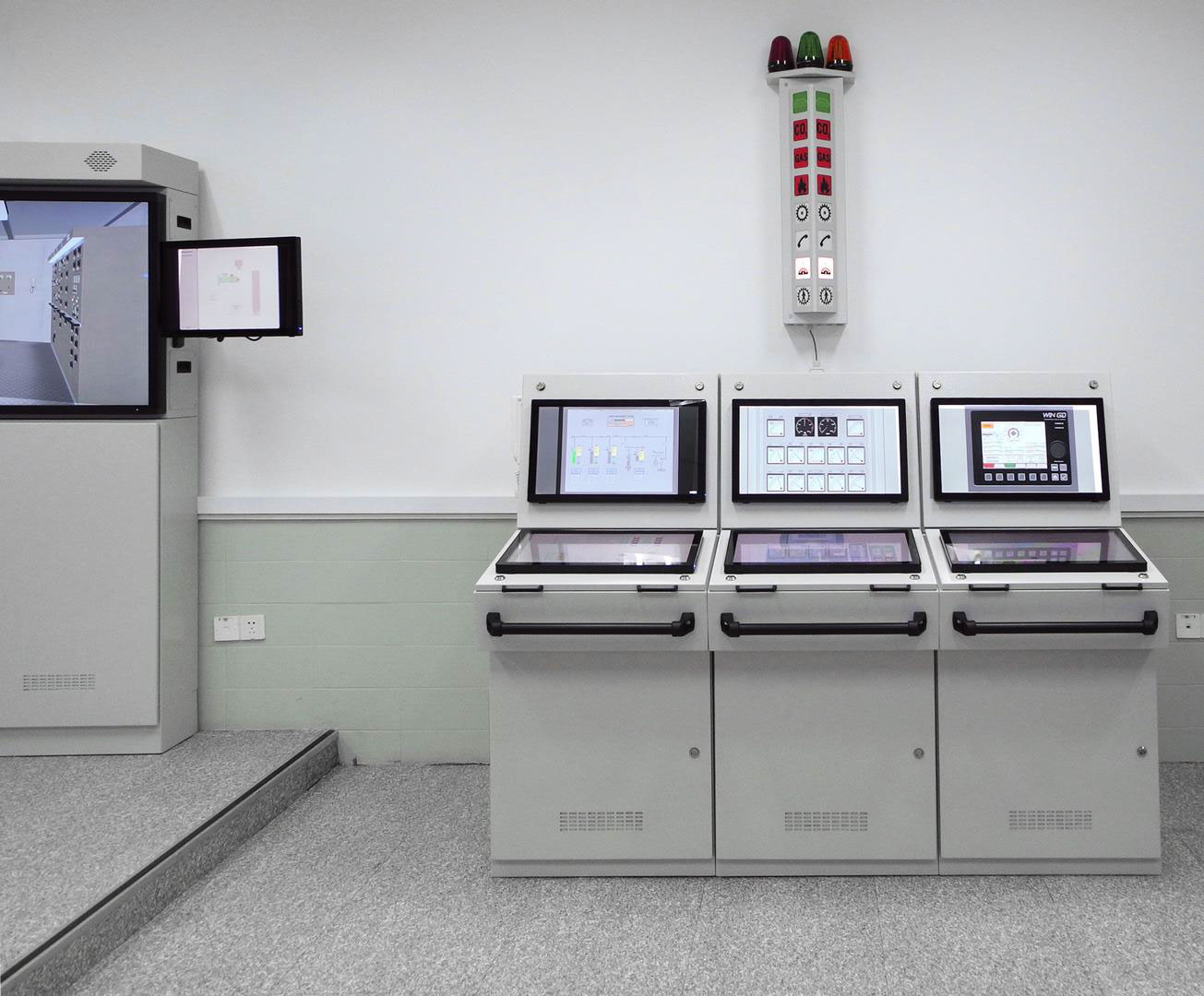

Имитатор пульта управления главными двигателями и вспомогательными системами.

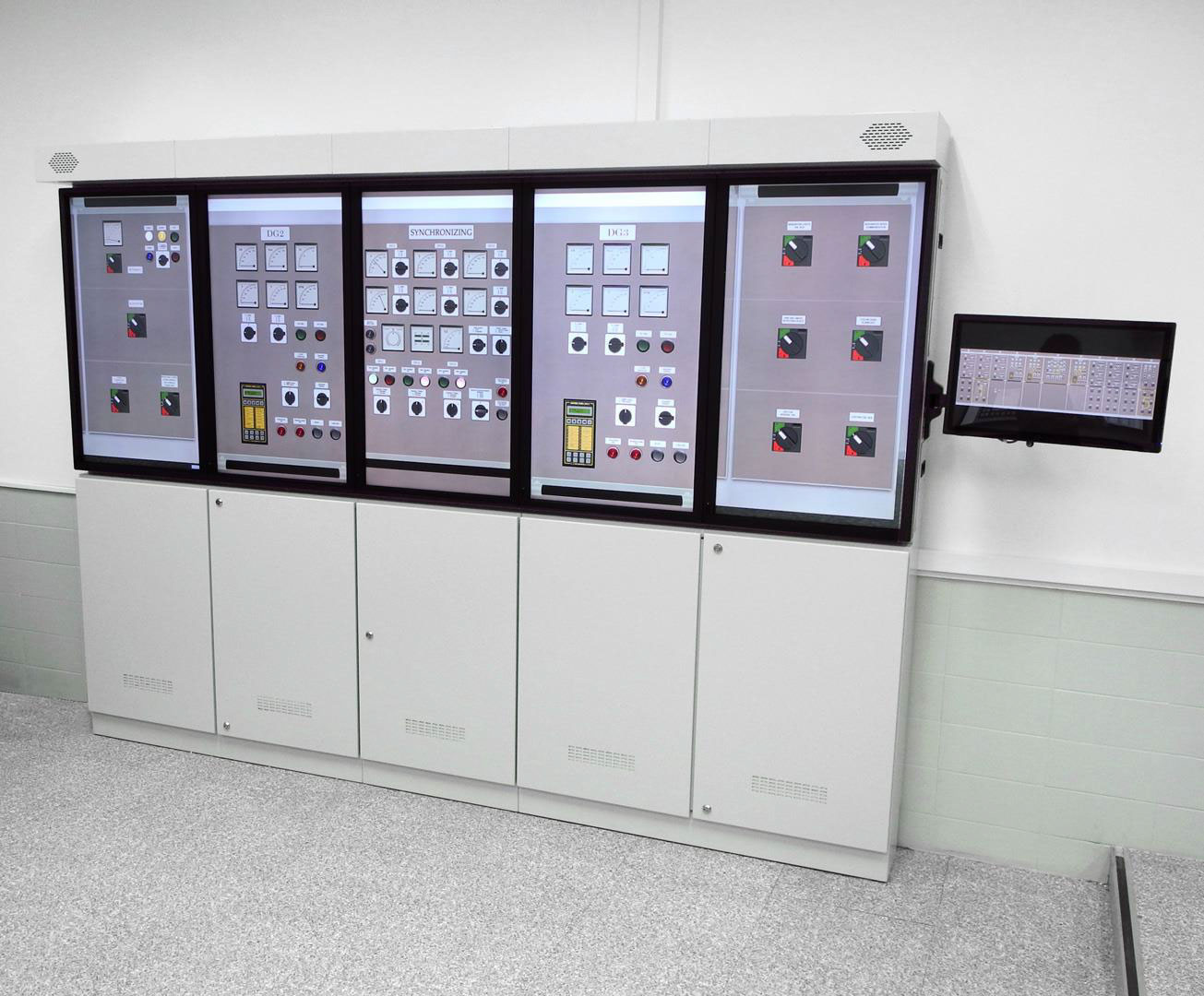

Имитатор главного распределительного щита.

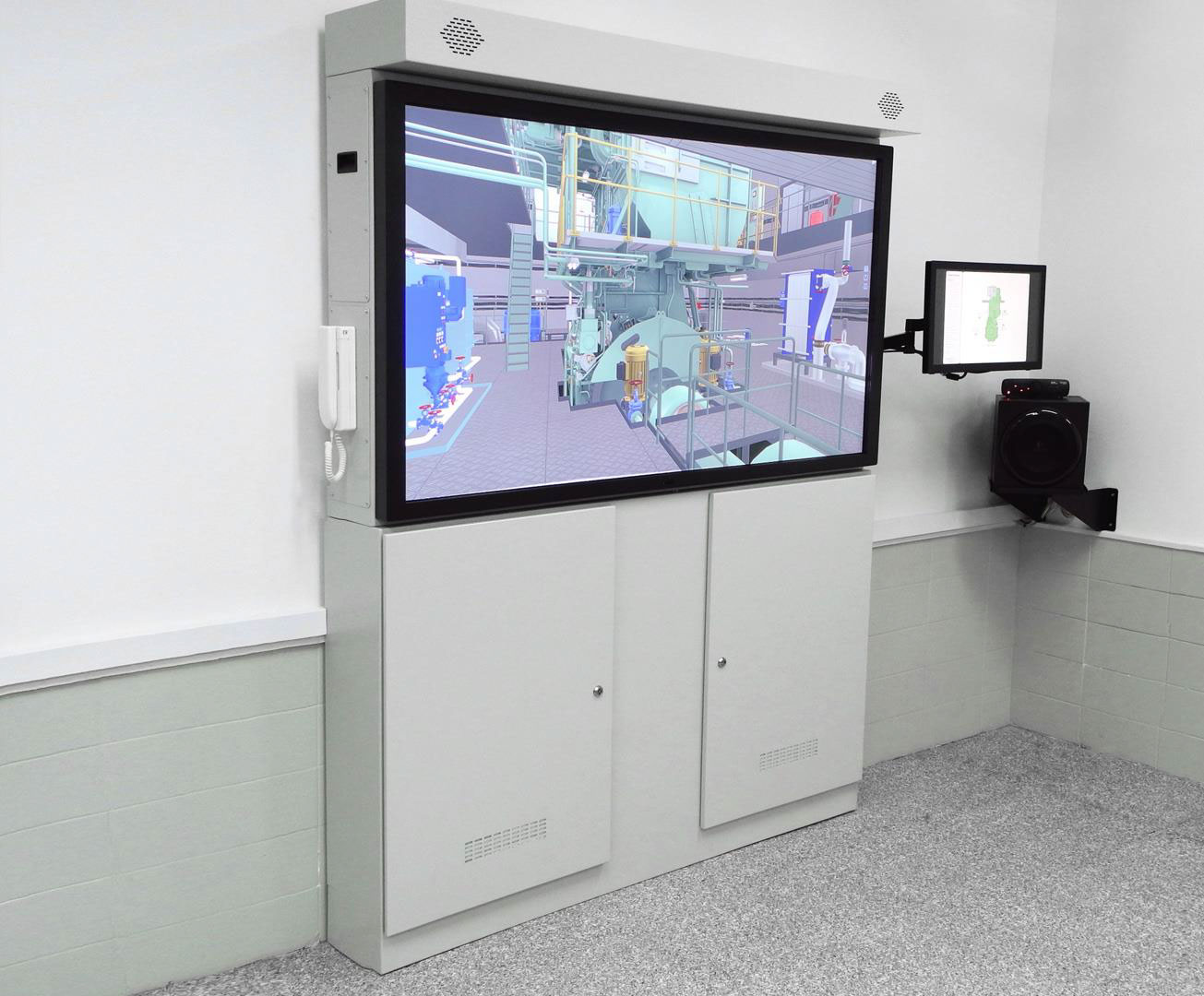

3D имитатор машинного отделения.

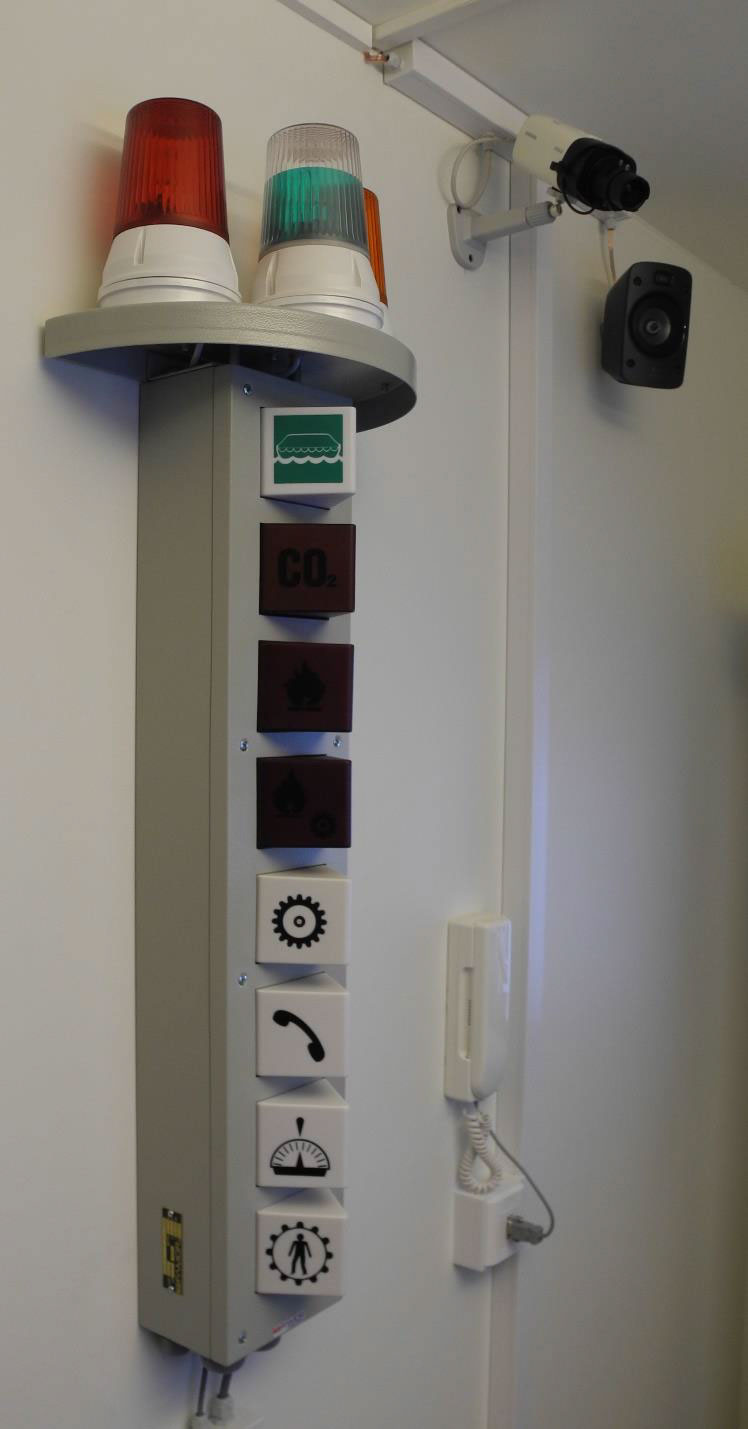

Панель аварийной сигнализации
Рабочее место инструктора.

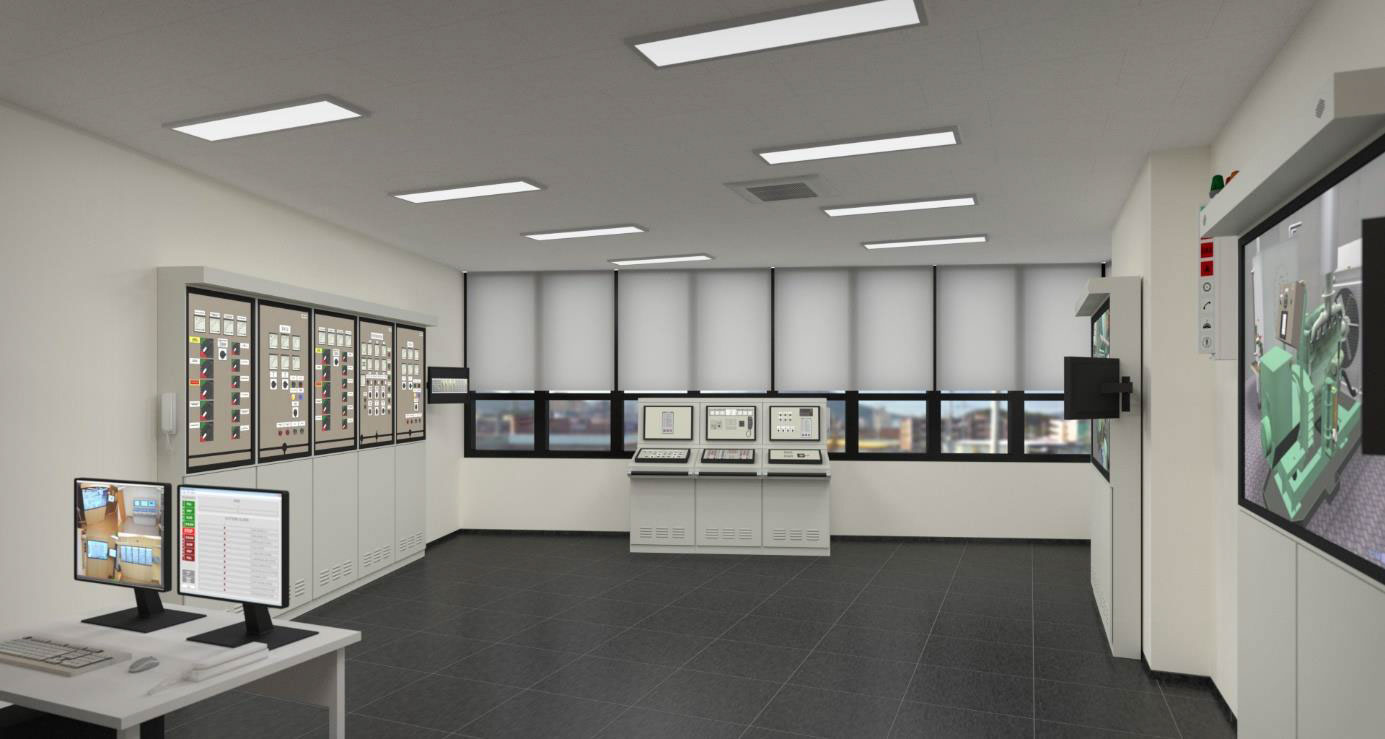

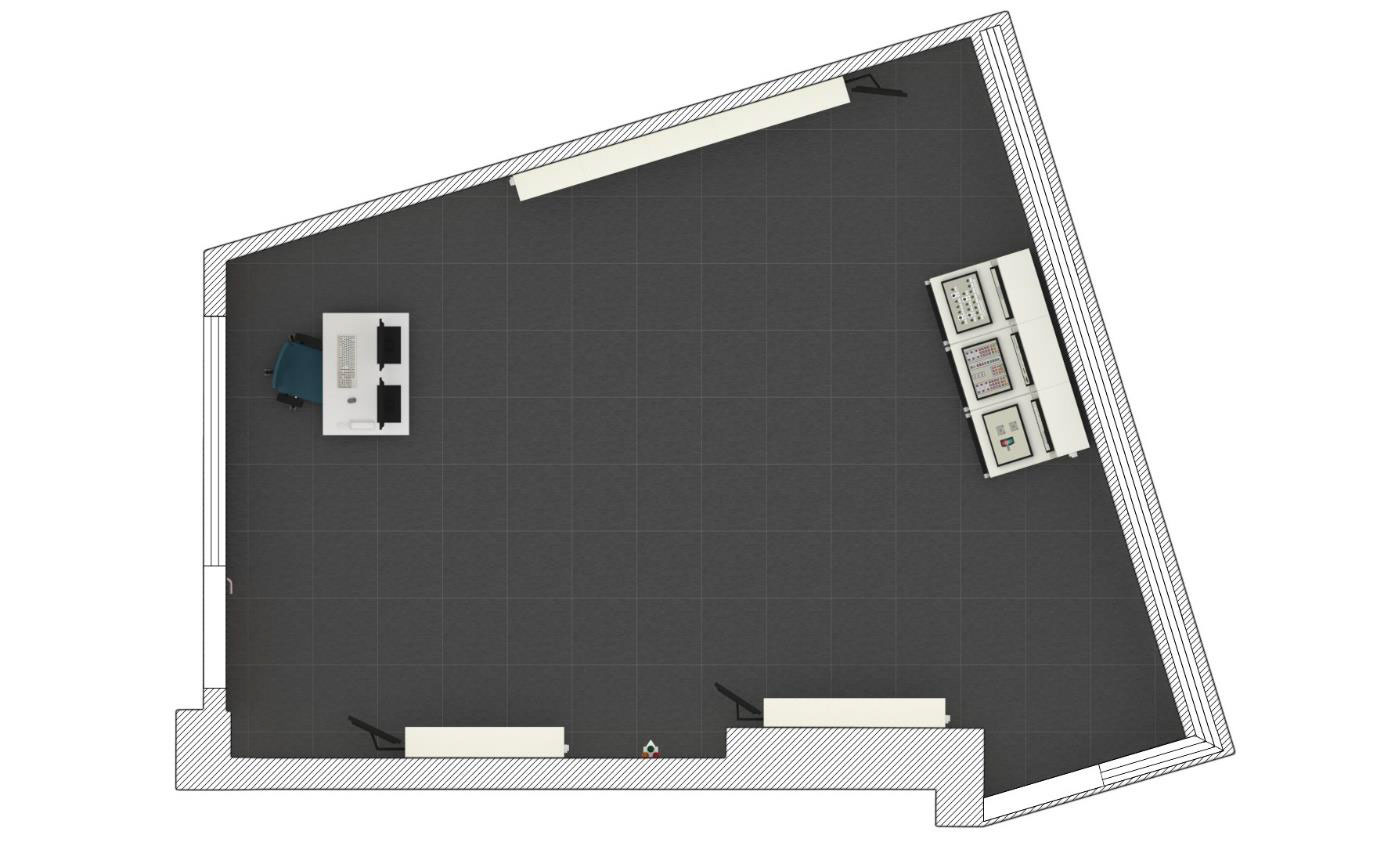

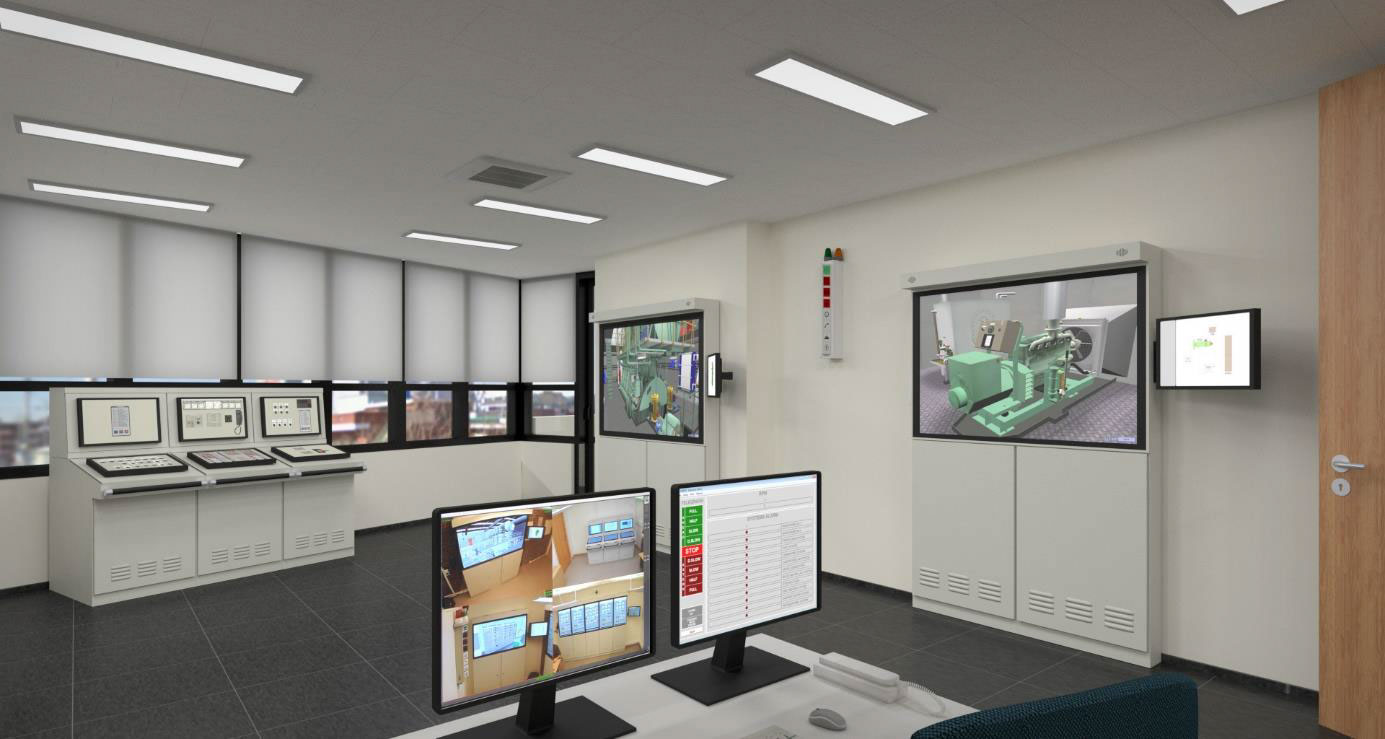

Примеры размещения оборудования в помещении:
