Образовательные системы и технологии на море и реке

Тренажер ГМССБ

Тренажер предназначен для подготовки радиооператоров ГМССБ.

Тренажер ГМССБ предназначен для проведения подготовки, обеспечивающей формирование профессиональных навыков и оценку компетентности радиооператоров ГМССБ, требуемой разделом A- IV/2 Кодекса ПДНВ.

Тренажер ГМССБ обеспечивает:

  • имитацию прохождения радиоволн с использованием упрощенной модели радиоканала, учитывающей время суток, календарный сезон и расстояние между станциями;
  • имитацию радиосвязи в морских районах ГМССБ А1, А2, А3 и А4 для различных районов мирового судоходства;
  • соответствие названий, позывных сигналов, идентификационных номеров, координат, видов сервиса и используемых частот береговых станций, моделируемых в тренажере, параметрам реальных береговых станций;
  • соответствие названий, идентификаторов и видов сервиса береговых земных станций, моделируемых в тренажере, параметрам реальных береговых земных станций;
  • соответствие эксплуатационных зон реальным эксплуатационным зонам системы спутниковой связи Инмарсат;
  • имитацию обмена сообщениями между СЗС Инмарсат рабочего места слушателя и абонентов береговых сетей Интернет/e-mail, телексной и телефонной сети общего пользования с использованием факсимильного аппарата (не менее 8 абонентов для каждой из сетей);
  • имитацию передачи оповещений о бедствии в направлении «судно-берег» с использованием СЗС Инмарсат рабочего места слушателя и в направлении «берег-судно» в автоматическом режиме;
  • имитацию передачи СЗС Инмарсат рабочего места слушателя сообщений с категориями «срочность» и «безопасность» с использованием двухцифровых кодов доступа;
  • наличие фоновых шумов в телефонном режиме;
  • имитацию обмена вызовами ЦИВ:

  • в направлении “судно-судно” между судовыми станциями рабочих мест слушателей;
  • в направлении “судно-берег” и “берег-судно” в автоматическом режиме или между судовыми станциями и рабочим местом инструктора (с участием инструктора);

  • ведение буквопечатающего обмена с запрограммированными в тренажере абонентами сети телекс через береговые станции в автоматическом режиме (не менее 8 абонентов);
  • имитацию обмена в режиме радиотелефонии и буквопечатания:

  • в направлении “судно-судно”, между судовыми станциями рабочих мест слушателей;
  • в направлении “судно-берег” и “берег-судно”, в автоматическом режиме на рабочих местах слушателей, а также между судовыми станциями и рабочим местом инструктора (с участием инструктора);

  • имитацию передачи информации по безопасности мореплавания (ИБМ) через службу SafetyNET, радиостанции НАВТЕКС и на частотах КВ-диапазона в режиме УБПЧ;
  • соответствие форматов текстов сообщений по безопасности мореплавания, содержащихся в базе данных тренажера и передаваемых тренажером в автоматическом режиме, реально используемым форматам текстов сообщений по безопасности мореплавания и/или возможность записи и редактирования этих сообщений инструктором;
  • выполнение правил службы SafetyNET в части передачи сообщений по безопасности мореплавания на районы НАВАРЕА/МЕТАРЕА через определенные координирующие станции сети океанских районов;
  • имитацию срабатывания РЛО/передатчика АИС судового и спасательных средств и отображение передаваемых сигналов на экране РЛС;
  • выполнение правил международной службы НАВТЕКС в части передачи сообщений по безопасности мореплавания через береговые станции системы НАВТЕКС;
  • формирование и передачу в автоматическом режиме подтверждений на тестовые вызовы ЦИВ в диапазонах ПВ/КВ, вызовы в формате автоматического и полуавтоматического режима работы в диапазоне УКВ с учетом моделируемой в тренажере модели радиоканала;
  • имитацию работы радиооборудования судовой станции рабочего места слушателя от бортовой сети и от резервного источника электропитания.
Тренажер имеет действующее свидетельство об одобрении типа аппаратуры, выданное Федеральным агентством морского и речного транспорта.

Тренажер состоит из рабочего места инструктора (РМИ) и рабочих мест слушателей (РМС). Минимальная конфигурация тренажера: 1 рабочее место инструктора и 2 рабочих места слушателя. Тренажер рассчитан на эксплуатацию в сетевых компьютерных классах.

РМИ предназначено для управления процессом тренажерной подготовки слушателя. РМИ содержит средства управления тренажером и средства ведения радиообмена с рабочими местами слушателей.

РМИ обеспечивает:

  • Подготовку упражнения:

  • задание местоположения судовых станций, имитируемых на рабочих местах слушателей, опционально задание их траекторий и скоростей движения;
  • отображение местоположения судовых и береговых станций, участвующих в упражнении с возможностью оценки расстояния между ними;
  • задание (изменение) идентификаторов судовых станций (название, позывной сигнал, номера избирательного вызова);
  • задание состояния оборудования ГМССБ судовых станций (работоспособно, неисправно, неактивно/отсутствует);
  • выбор станций, передающих сообщения по безопасности мореплавания, задание районов (НАВТЕКС, НАВАРЕА/МЕТАРЕА, прямоугольных и круговых географических районов), типов сообщений;
  • редактирование текстов сообщений по безопасности мореплавания;
  • редактирование параметров береговых станций;
  • редактирование телексных и телефонных номеров абонентов береговых сетей.

  • Управление ходом выполнения упражнения:

  • передача на отдельные рабочие места слушателей, или в адрес всех рабочих мест слушателей текстовых сообщений, которые могут быть использованы, например, для постановки задачи обучаемому;
  • оперативное изменение местоположения судовых станций, имитируемых на рабочих местах слушателей;
  • оперативное изменение состояния оборудования ГМССБ судовых станций (работоспособно, неисправно);
  • передача вызовов и сообщений через имитируемые системы связи (ЦИВ, УБПЧ, спутниковые системы) в адрес "всех судов" или конкретной судовой станции;
  • ведение радиотелефонного обмена с судовыми станциями на симплексных и дуплексных каналах;
  • включение и выключение режима автоматического формирования и передачи подтверждений на сделанные судовыми станциями: вызовы ЦИВ в формате бедствие, тестовые вызовы ЦИВ в диапазонах ПВ/КВ;
  • вызовы в формате автоматического и полуавтоматического сервиса в диапазоне УКВ.

  • Контроль выполнения упражнений, разбор и анализ упражнений:

  • отображение местоположения береговых и береговых земных станций, имитируемых в тренажере, судовых станций имитируемых на рабочих местах слушателей,
  • прослушивание радиотелефонного обмена судовой станции или группы судовых станций (без учета модели радиоканала)
  • просмотр на экране консоли;
  • состояния и параметров настройки радиооборудования судовых станций на рабочих местах слушателей;
  • текстов вызовов и сообщений, исключая голосовые сообщения, переданных судовыми станциями, с указанием времени передачи и соответствующих параметров (частота, название БЗС и т.д.);
  • фактов включения на рабочих местах слушателей аварийных радиобуев и радиолокационных ответчиков.

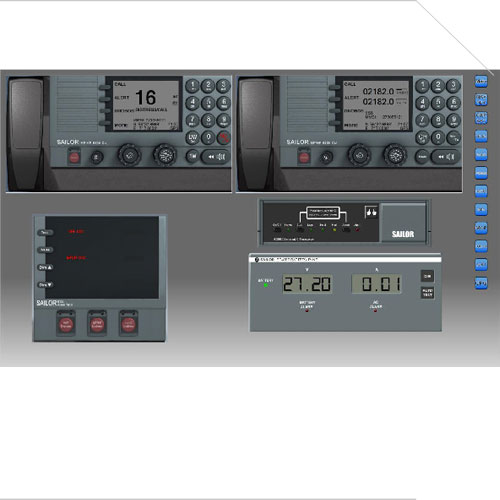

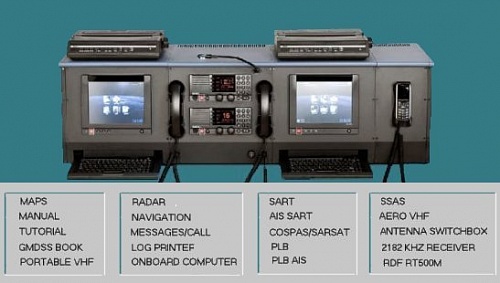

РМС базовой комплектации включает имитаторы судового радиооборудования ГМССБ, реализованные с использованием устройств, имитирующих внешний вид судового радиооборудования и его органы управления, а также реализованные путем имитации внешнего вида судового радиооборудования и его органов управления на мониторе с помощью программного обеспечения.

Программное обеспечение РМС имитирует следующие устройства:

  • УКВ радиоустановку с контроллером ЦИВ
  • ПВ/КВ радиоустановку с контроллером ЦИВ

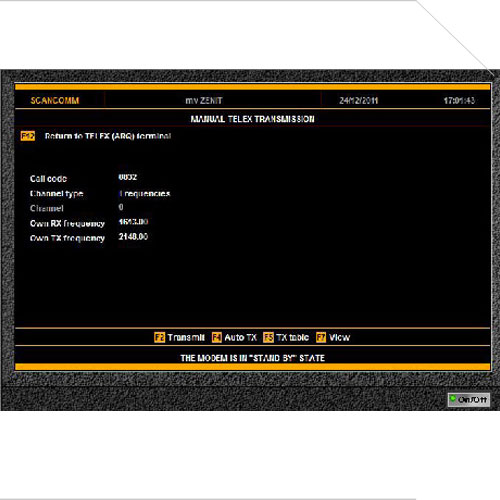

  • Радиотелексный терминал
  • СЗС ИНМАРСАТ-С
  • Носимую УКВ радиостанцию спасательных средств
  • Носимую УКВ радиостанцию для связи с летательными аппаратами
  • АРБ КОСПАС-САРСАТ
  • Радиолокационный ответчик SART
  • Аварийный передатчик AIS-SART
  • Приемник системы НАВТЕКС
  • CЗC Fleet-77
  • Приемоиндикатор GPS
  • Панель дистанционной передачи оповещения о бедствии
  • Виртуальный принтер
  • Индикатор РЛС
  • Блок питания с зарядным устройством.

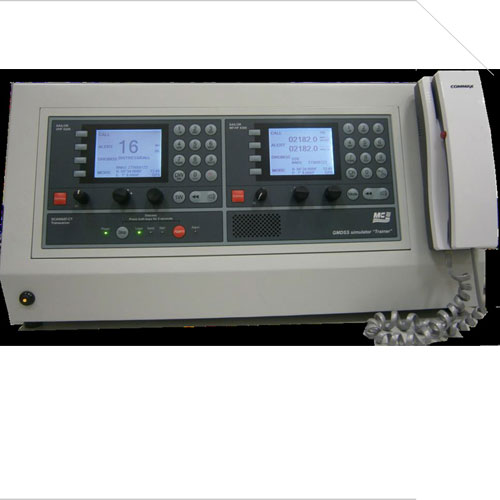

Аппаратный имитатор радиооборудования судовой станции представляет имитатор судовой стойки ГМССБ типа «Sailor» серии 6000» и содержит:

  • Корпус с передней панелью, имитирующей органы управления судового оборудования,
  • Вычислительный блок, расположенный внутри корпуса.
РМС компактной комплектации включает имитаторы судового радиооборудования ГМССБ, реализованные путем имитации внешнего вида судового радиооборудования и его органов управления на мониторе с помощью программного обеспечения.

Программное обеспечение РМС имитирует:

  • УКВ радиоустановку с контроллером ЦИВ
  • ПВ/КВ радиоустановку с контроллером ЦИВ
  • радиотелексный терминал
  • СЗС ИНМАРСАТ-С
  • носимую УКВ радиостанцию спасательных средств
  • носимую УКВ радиостанцию для связи с летательными аппаратами
  • АРБ КОСПАС-САРСАТ
  • радиолокационный ответчик SART
  • аварийный передатчик AIS-SART
  • приемник системы НАВТЕКС
  • CЗC Fleet-77
  • приемоиндикатор GPS
  • панель дистанционной передачи оповещения о бедствии
  • виртуальный принтер
  • индикатор РЛС
  • блок питания с зарядным устройством
В состав РМС компактной версии включена радиотелефонная трубка, представляющая собой Plug-And-Play звуковое USB 2.0 устройство ввода/вывода, в котором реализована функция тангенты PTT.

Вид подготовки:                                                                       Язык:

  • Отработка практических навыков.

  • Русский.

Нормативная база:

Версия: 1.0

  • Конвенция ПДНВ, Глава IV

 Пользователи:                                                                         Целевая аудитория:

  • Учебно-тренажерные центры ГМССБ

  • Радиооператоры ГМССБ
